Правила наращивания стропил

Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.

Сращивание стропил

Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.

Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров — это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем. Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил — дело ответственное. Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию.

Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.

Соединение встык или лобовой упор

Чтобы в дальнейшем избежать критического прогиба в месте соединения, нужно следовать простому правилу: делать стыковочный срез брусьев строго под углом в 90º. Плотное и точное прилегание стропил в лобовом упоре создает предпосылки прочного узла соединения. Останется закрепить его деревянными накладками сечением 50 мм с гвоздевым боем или шпильками, расположенными с одной или двух сторон от стыка, — это зависит от нужной мощности конструкции.

Способы соединения стропил

Способы соединения стропил.

Скрепляющие элементы вбиваются с расстановкой в шахматном порядке. Такое их распределение не случайно — создается дополнительное укрепление. Длина деревянной накладки (не менее 50 см) рассчитывается по необходимому количеству гвоздей. Количество скрепляющих элементов определяется фактором удерживания поперечной силы, направленной на срез шпилек или гвоздей (рассчитывается несущая способность каждого гвоздя).

Накладки из доски можно заменить новомодными гвоздевыми (зубчатыми) пластинами из 3-миллиметровой стали. Зубья металлического крепежа надежно соединят стропила. При использовании металлических элементов в стропильной системе не стоит забывать, что металл быстро поддается коррозии, из-за чего прогнивает вся деревянная конструкция. Легко можно избежать негативных последствий, если балки и стропила в местах соприкосновения с металлом обработать битумной мастикой, а саму сталь покрасить антикоррозийной краской. Можно защитить дерево от контакта с металлом по старинке — использовать кусочки рубероида как прокладочный материал.

При сборке крыши и ее стропильной системы современные кровельщики используют не только деревянные, но и металлические элементы. Из деревянных крепежных деталей наиболее распространенными являются:

  • накладки для формирования деревянного шипа;
  • бруски;
  • пластины;
  • треугольники;
  • нагели.

Металлические крепежные элементы:

  • шпильки, болты, гвозди;
  • стальные уголки;
  • шинки, ригели, хомуты, скобы;
  • ползунки (устройство для стропил);
  • гвоздевые или зубчатые пластины;
  • перфорированные пластины.

Стропильное соединение внахлест

Виды сращивания и наращивание стропил

Виды сращивания и наращивание стропил.

Когда наращивают стропила, в месте соединения неизбежно получается пластичный шарнир. Крайне сложно сделать стык, жесткий на изгиб. Чтобы все-таки добиться наибольшей жесткости конструкции, пластичные шарниры располагают в местах, где изгибающий фактор стремится к нулевой отметке. Соединительные узлы должны опираться на продольную ось стропила.

Пластичный шарнир располагают на определенном расстоянии от опоры — 0,15L. За L берется длина пролета, над которым находится стыковочное соединение. При сращивании стропил используют равнопрочную схему — это обусловлено разным расстоянием от конькового прогона до промежуточной опорной балки и от опорной балки до мауэрлата. Ведь очень важно обеспечить прочность всей длины стропильной ноги.

При наращивании стропильных ног внахлест деревянные элементы заходят друг на друга. Нахлест должен быть не менее одного метра. Вся площадь соприкосновения двух деревянных плоскостей прибивается гвоздями с расстановкой в шахматном порядке. Вместо гвоздей можно использовать шпильки, затянутые с двух сторон гайками. Этот метод сращивания не требует точности срезов торцовых частей стропил.

Стропильное соединение косым прирубом

Способы сращивания деревянных элемнтов

Способы сращивания деревянных элементов: 1 — вполдерева; 2 — косым прирубом; 3 — прямым накладным замком.

Метод сращивания косым прирубом вполдерева чаще всего выполняется, когда стропила изготавливаются из бруса. Некоторые трудности в таком соединении — сделать ровный распил под углом 45º. Чтобы добиться качественной стыковки, следует пилить два стропила одновременно. Если после распила все же возник зазор или неровность на срезах, эти недостатки можно устранить рубанком или углошлифовальной машинкой (в народе — болгарка) и наждачной шкуркой. Когда брусья плотно состыкуются (без просветов) в ровное и красивое соединение, их стягивают двумя болтами 14 мм или шпильками. Если сращивание косым прирубом выполняется на изгиб и используются стропила сечением 100х200 мм, то к вышеописанному соединению прибавляют две деревянные накладки с гвоздевым боем.

Сращивание стропил из досок

Стропильная система из досок имеет не меньшую прочность, чем из более тяжелого пиломатериала. Доски, соединенные особым способом, в некоторых случаях имеют преимущества перед тяжелым брусом или жердями, как по экономическим соображениям, так и по универсальности. Чаще всего доски используют в стропильной системе для крыши с холодным чердаком, когда не нужно делать утепление кровли.

Составные дощатые стропила

Способы наращивания деревянных элементов

Способы наращивания деревянных элементов: 1 — впритык с потайным шипом и сквозным гребнем; 2 — вполдерева на болтах; 3 — впритык с накладками на болтах; 4, 5 — вполдерева с креплением полосовой сталью и хомутами; 6 — косым прирубом на хомутах.

Уникальность такой сборки заключается в конструктивной простоте, в экономии пиломатериала и надежности. При сборке дощатых стропил все соединения делают на гвоздях. В верхнюю часть стропильной системы, где не ожидается больших нагрузок, можно установить стропила в одну доску, а нижнюю часть сделать составной. Такая система сборки позволяет значительно сэкономить материал, подобрать оптимальный размер сечений и легко разрешить конструктивный вопрос соединительных узлов стропил как между собой, так и со схватывающим ригелем.

Составные стропила собирают из двух досок одинаковой длины. Между досками, установленными на ребро, вставляют вкладыши (стропильные обрезки) таким образом, чтобы просвет между ними был не больше семи высот сплачиваемых стропил. В этом случае прогиб между вкладышами полностью исключается, а стропило будет работать как цельное. Вкладыши делают произвольной длины, но не менее 2 высот сплачиваемых стропил. Составные части пробивают гвоздями.

Первый вкладыш помещают в начале стропила, чтобы получилась толщина стропильной ноги из 3 досок. Другой конец (верхний) стропила можно сделать в одну доску. Эта доска будет вставляться промеж боковых досок, как вкладыш, и укладываться на коньковый прогон. Составные дощатые стропилины нельзя применять в качестве наслонных (диагональных) стропил.

Стропила, спаренные в две или три доски

Спаренные стропила составляются из нескольких досок, сложенных вместе широкой стороной. Необходимое количество досок — две или три — определяется из требуемого сечения стропил. Хорошо подогнанные доски (без зазоров) пробивают гвоздями в шахматном порядке по всей длине.

Удлиняют спаренные стропила, применяя одновременно такие приемы наращивания, как лобовой стык и внахлест (через один). При этом шарнирные соединения будут располагаться в разбежку (шахматный порядок), а каждый их стык надежно защищен цельной доской. Расстояние между состыковками соседних досок не должно быть меньше одного метра. Только при выполнении этого условия можно гарантировать надежность конструкции.

Такой метод наращивания позволяет получить любую длину, какой бы она ни была. Дощатые брусья, изготовленные этим способом, применяют в возведении диагональных (наслонных) стропил.

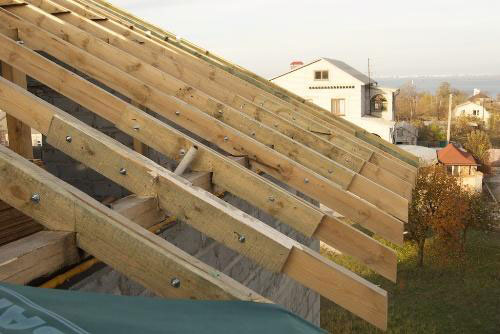

Немного о скрепляющих элементах

Для пущей надежности стыковочные узлы дополнительно укрепляют болтами, металлическими уголками, пластинами, скобами. Размеры крепежа определяются, исходя из толщины стропила. Стальные детали с уже имеющимися отверстиями крепят шурупами или саморезами, при покупке которых не стоит экономить. Лучше купить качественные (заводские) изделия гарантированной прочности, так как перекаленные дешевые саморезы легко лопаются уже при ввинчивании. Стоит помнить, что гвозди имеют пластичность. Если гвоздь гнется и растягивается, то саморез при давлении сразу ломается. Сегодня большим спросом пользуются ершеные гвозди.

Для болтов в деталях соединения высверливаются отверстия. Размер сверла выбирается на 1 мм меньше болтового сечения.

Какой способ наращивания стропил выбрать, зависит от нагрузок и деформации, которую будет испытывать конкретная стропильная конструкция. Например, косой стык вполдерева применяют для соединений на сжатие, но не на растягивание и изгиб.
