Основные компоненты винтового компрессора

Винтовые компрессоры представляют собой сложные устройства, состоящие из множества компонентов, каждый из которых играет важную роль в обеспечении их эффективной работы. Рассмотрим основные компоненты винтового компрессора и их функции.

Основные компоненты винтового компрессора

1. Роторы

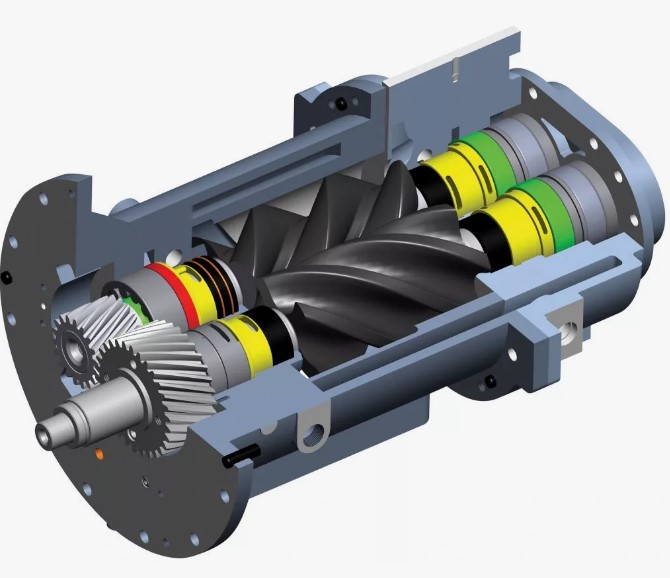

В сердце винтового компрессора находятся два ротора — ведущий и ведомый. Эти роторы имеют сложную геометрическую форму с винтовыми лопастями, которые взаимодействуют друг с другом. Ведущий ротор соединен с приводным механизмом и передает вращательное движение ведомому ротору. В процессе вращения между лопастями образуются полости, в которых воздух сжимается.

2. Корпус компрессора

Корпус компрессора — это герметичная камера, в которой происходит сжатие воздуха. Он изготовлен из прочных материалов, способных выдерживать высокое давление и температуру. Корпус защищает внутренние компоненты компрессора и обеспечивает их стабильную работу.

3. Впускной клапан

Впускной клапан контролирует подачу воздуха в компрессор. Когда компрессор начинает работу, впускной клапан открывается, позволяя воздуху поступать в компрессорную камеру. Современные модели компрессоров оснащены электронными системами управления, которые регулируют работу впускного клапана для оптимизации процесса сжатия.

4. Система охлаждения

Во время работы винтового компрессора воздух и механические компоненты нагреваются. Чтобы избежать перегрева, компрессор оснащен системой охлаждения, которая включает радиаторы и вентиляторы для отвода тепла. Некоторые модели используют жидкостное охлаждение, где тепло передается от масла или воды, циркулирующей через систему.

5. Система смазки

Система смазки снижает трение между подвижными частями компрессора и защищает их от износа. Масло, используемое в системе смазки, также играет роль в охлаждении, поглощая тепло и уменьшая температуру компонентов. Современные системы смазки включают фильтры, которые удаляют загрязнения из масла, продлевая срок службы компрессора.

6. Выпускной клапан

После сжатия воздуха в компрессорной камере, сжатый воздух выходит через выпускной клапан. Этот клапан регулирует выходной поток и давление воздуха. В некоторых компрессорах предусмотрены осушители и фильтры на выходе, которые удаляют влагу и остаточные загрязнения, обеспечивая высокое качество сжатого воздуха.

7. Приводной механизм

Приводной механизм обеспечивает вращение ведущего ротора. В зависимости от модели компрессора, привод может быть электрическим, дизельным или гидравлическим. Электродвигатели являются наиболее распространенным типом привода, обеспечивая стабильную и эффективную работу компрессора.

Дополнительные компоненты

8. Контрольная панель

Контрольная панель предоставляет оператору возможность управления компрессором. Она включает различные датчики и индикаторы, отображающие параметры работы компрессора, такие как давление, температура и уровень масла. Современные панели управления оснащены электронными системами, которые автоматизируют процесс работы компрессора и обеспечивают защиту от перегрузок.

9. Фильтры

Фильтры играют важную роль в обеспечении чистоты воздуха, поступающего в компрессор и выходящего из него. Впускные фильтры удаляют пыль и частицы из окружающего воздуха, предотвращая их попадание в компрессорную камеру. Выходные фильтры обеспечивают высокое качество сжатого воздуха, удаляя остаточные загрязнения и влагу.

При подготовке статьи частично использованы материалы с сайта top-compressor.ru – основные компоненты винтового компрессора

Дата публикации: 18 июня 2022 года
