Передаточное число редуктора — определение и расчет

Редуктор — важная составляющая промышленных, сельскохозяйственных и строительных машин. Он увеличивает крутящий момент двигателя без лишних энергозатрат. Между собой устройства отличаются техническими характеристиками. Это тип зубчатой передачи, количество ступеней, мощность. Важным параметром является передаточное число. Именно данный показатель определяет, подходит ли выбранный редуктор для решения конкретных производственных задач.

Общее определение

Под передаточным числом подразумевается соотношение скоростей ведущего и ведомого вала. Параметр напрямую зависит от количества ступеней. Например, у одноступенчатого механизма показатель варьируется от 1,5 до 10. А у трехступенчатого цилиндрического преобразователя разбег достигает от 60 до 400. У некоторых многоступенчатых моделей общее число составляет несколько тысяч.

Также параметр значительно отличается у преобразователей с разным типом передачи:

  • цилиндрические — устройства представлены с диапазоном 1,5-400;
  • планетарные — значение варьируется от 6 до 450;
  • червячные — в зависимости от серии и модификации передаточное число может быть от 5 до 10000 (средний показатель колеблется от 5 до 100).

Зная передаточное число, можно без проблем подобрать механизм для конкретных производственных задач. Также знание данного параметра поможет быстро найти замену в случае выхода преобразователя из строя. Редукторы с различным значением передаточного числа можно заказать на promprivod.com.ua.

Расчет передаточных чисел

Быстрый и достоверный вариант — теоретический расчет. Он заключается в поиске необходимой информации на корпусе или сопроводительной документации механизма. Обычно производители для этой цели используют таблички из металла или пластика.

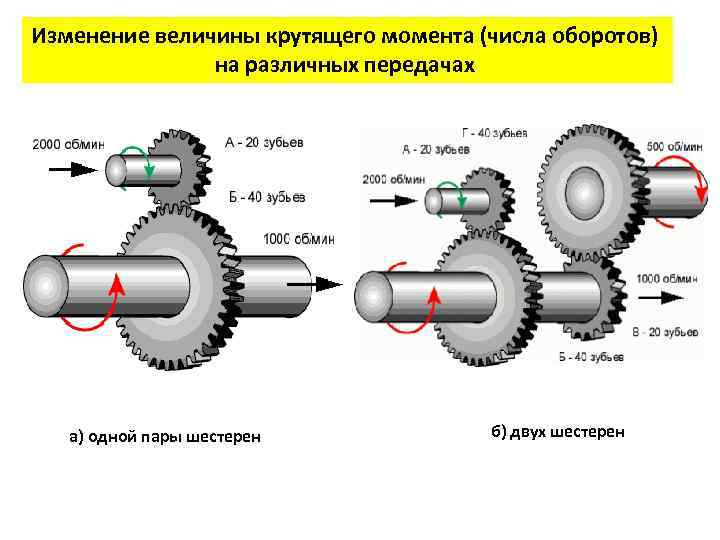

При отсутствии наклейки на корпусе, а также технического паспорта редуктора можно выполнить практический расчет. Понадобится предварительная разборка механизма. В основе конструкции любого преобразователя лежит зубчатая передача. Необходимо выполнить расчет соотношения количества зубьев шестерен ведомого и ведущего валов. Если редуктор многоступенчатый, нужно рассчитать значение для каждой ступени отдельно. Затем необходимо перемножить полученные значения — выйдет общее передаточное число преобразователя.

Если требуется вычислить значение для червячного редуктора, нужно рассчитать соотношение количества зубьев и заходов червяка. Получившееся значение и будет передаточным числом механизма.
