Какова роль стропильных систем?

Стропильные фермы – это специальные строительные конструкции, которые применяются при устройстве скатных крыш. Конструкции эти жесткие, их задача состоит в том, чтобы передать все нагрузки от кровли на стены здания.

Виды деревянных ферм

Виды деревянных ферм.

Делают стропильные системы из дерева, металла, железобетона, выбор материала зависит не только от требований, но и типа, назначения строения. Монтаж стропильных ферм осуществляется по самым различным схемам, учитывая вид самой крыши, нагрузки, назначение строения.

Виды ферм

Стропильным и подстропильным фермам отводится самая ответственная роль. Они могут иметь следующий вид:

  • с параллельными поясами – это самые простые конструкции, применяются при индустриальном строительстве;
  • полигональные фермы используют при достаточно больших пролетах и нагрузках, они обеспечивают снижение массы кровли;
  • трапецеидальные используются при мягких, рулонных кровлях;
  • треугольные фермы подходят для черепицы, кровельной стали, асбоцементных листов, волнистых материалов, которые требуют довольно крутых уклонов;
  • ромбическая и полураскосная решетка.

Как выполнить расчет стропильной системы?

Частота обрешетки в зависимости от типа покрытия крыши

Частота обрешетки в зависимости от типа покрытия крыши.

При выполнении расчетов стропильных конструкций необходимо тщательно учитывать все нагрузки, разделяющиеся на три основные группы:

  • постоянные, учитывающие вес кровельного «пирога»;
  • временные, которые включают вес снега, людей, которые поднимаются на крышу для выполнения различных работ, ветровую нагрузку;
  • особые, например, сейсмические.

Для определения снеговых нагрузок необходимо руководствоваться погодными условиями региона. Для этого пользуются такой формулой: S=Sg*μ, где Sg – расчетное значение веса снега на квадратный метр, а μ – это коэффициент, высчитывающийся по углу наклона крыши.

Для определения ветровой нагрузки учитывают такие показатели, как высота здания, тип местности, нормативы по ветровой нагрузке для региона. Все необходимые значения и данные можно найти в справочниках по строительным нормативам, там же располагаются и отдельные формулы, которые могут при этом понадобиться.

Стальные, деревянные и железобетонные стропильные фермы

Элементы используемой стропильной системы могут изготавливаться из различных материалов, это не только традиционное дерево, но и металл, железобетон. Сами фермы могут принимать три формы: полигональную, с параллельными поясами, треугольную. Для мягких кровельных материалов достаточно полигональных и с параллельными поясами, а вот для листовых лучше конструировать треугольные фермы.

Стальные элементы производят заводским способом, они имеют стандартные размеры, рассчитанные на пролеты с длинами в тридцать шесть, тридцать, двадцать четыре, восемнадцать метров. Также обычно все стальные элементы имеют параллельный пояс, что отличает их от прочих.

Схема крепления опорного узла стропил

Схема крепления опорного узла стропил.

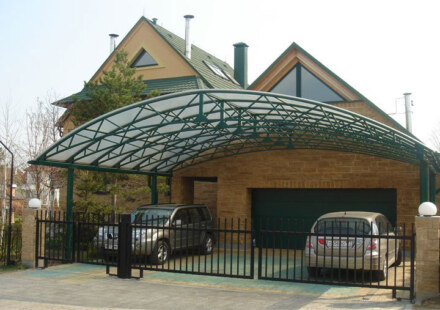

Для строительства частных домов используются стальные стропильные фермы из профильной трубы, так как они имеют малый вес. Фермы из тавра, швеллера, уголка более тяжелые. Собирается стропильная система непосредственно на стройплощадке, для крепления используется сварка. Профильные трубы, которые применяются для ферм, имеют толщину от полутора миллиметров до пяти, сам профиль может быть квадратным либо прямоугольным.

Железобетонные фермы представляют собой несущие, очень прочные решетчатые конструкции, которые часто используются для перекрытий пролетов при большой длине. Сегодня такие фермы разделяются на треугольные безраскосной формы, сегментные раскосные и безраскосные для скатных крыш, специальные фермы для крыш с небольшим уклоном.

При изготовлении железобетонных ферм оценивают такие показатели, как прочность бетона, плотность, морозостойкость, марка стали, толщина бетона вокруг установленной арматуры, защита от коррозии. Для частных домов такие фермы практически не используются, хотя их надежность и прочность намного выше, связано это с большим весом и сложностями при монтаже.

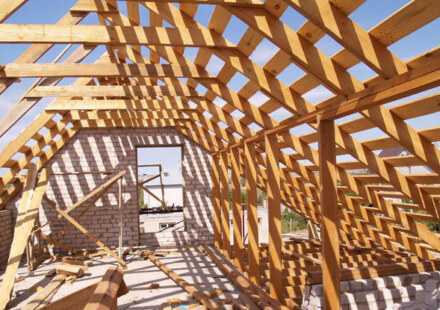

Деревянные фермы делают из бруса, они чаще всего применяются в частном и малоэтажном строительстве. Такие фермы всегда собирают на стройплощадке, на дерево перед этим наносят специальный защитный состав, который убережет его от насекомых. Соединения осуществляются при помощи болтов, анкеров, пластин и скоб. Монтаж деревянных ферм одновременно и более легкий, и более трудный, что связано с особенностями древесины.

Монтаж стропильной системы для односкатной крыши

Как правило, монтаж стропильных систем поручают специалистам, так как дело это очень ответственное, требующее наличия специальных знаний. От надежности стропильной системы будет зависеть устойчивость всей кровли и строения, поэтому приступать к этому делу самостоятельно не советуется.

Рассмотрим монтаж простейшей схемы устройства стропильных ферм для простой односкатной крыши. На первом этапе необходимо правильно рассчитать имеющуюся величину перепада стен, что можно сделать по формуле:

H = Ш * tg L.

Варианты обрешетки кровли

Варианты обрешетки кровли.

Тут Н принимается за перепад стен, Ш – это расстояние между отдельными опорными стенами, tg L – это тангенс угла наклона односкатной крыши.

При изготовлении стропил из дерева необходимо предварительно обработать их при помощи специальных антисептиков и антипиренов, что поможет максимально защитить дерево от влияния насекомых, плесени, высоких температур.

На следующем этапе монтируется мауэрлат, то есть опорные балки, толщина которых должна полностью соответствовать толщине стены, так как необходима жесткая привязка, отличная гидроизоляция конструкции. При установке надо следить, чтобы балка шла строго горизонтально, после монтажа на поверхности надо разметить места, где будут крепиться стропильные ноги, вырезать специальные выемки под них.

Установка стропил осуществляется таким образом, чтобы подготовленные фермы на тридцать сантиметров выступали за опорные балки, крепеж при этом осуществляется болтами и скобами. Подпорки ставятся только в том случае, когда длина стропильных ног больше, чем четыре с половиной метра. Планки обрешетки набиваются поверх поставленных стропил.

Подстропильные системы

Подстропильные конструкции применяются не так часто, в основном, при необходимости сооружения мансардных помещений и в тех случаях, когда шаг колон намного превышает шаг несущих конструкций. Для этого используются подстропильные балки и фермы с длиной в 12 метров, хотя возможно при необходимости увеличивать и до 18-24 метров.

Подстропильные балки применяются с балочными стропилами. Первые имеют пучковую арматуру, чтобы облегчить массу и обеспечить большую надежность (для железобетонных конструкций). Такие конструкции устанавливают на колонны, соединяют со стропильной конструкцией при помощи анкеров, для металлических балок используется дополнительно сварка.

В каком случае применяются подстропильные конструкции?

Подстропильные конструкции применяются в зданиях, которые имеют поперечно расположенные внутренние несущие стены либо две поперечные. В этом случае подстропильные конструкции будут состоять из уложенных вдоль крыши балок (сквозных прогонов), которые опираются на лежень через брусья стоек, далее они имеют упор уже на стены. Применяется конструкция и без прогонов, в этом случае все стойки будут подводиться под каждую отдельную стропильную ногу.

Коньковый узел делают при помощи стыковки стропильных ног наверху с перевязкой стальными либо деревянными накладными. Стоит отметить, что здесь нет прогона, вместо него используется система распора.

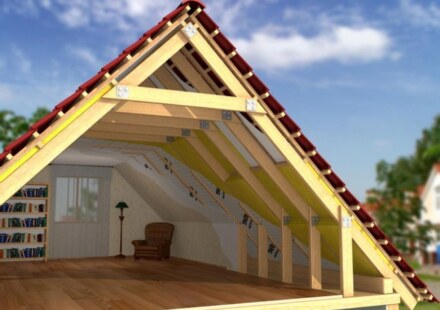

Именно использование такой конструкции и делает возможным сооружение мансардных крыш (при введении стоек под стропильные ноги). Но это подразумевает, что подстропильная конструкция будет оказывать дополнительную нагрузку на перекрытие строения, поэтому есть необходимость усиления. Но это не значит, что такая крыша будет неустойчивой — возможность монтажа расшивки с внешней стороны стоек, крепеж к низу каждой стропильной ноги добавляет надежность всей конструкции.
