Межстропильное расстояние: технология расчета

Срок эксплуатации и итоговая надежность крыши заключаются в правильной подготовительной работе, к которой можно отнести верно выбранное расстояние между стропилами. Именно от этого элемента несущего каркаса напрямую зависит распределение нагрузки на несущий каркас, ошибка в расчетах которого может привести к деформации и обрушению всей крыши. Итак, расчет общего расстояния между стропильными элементами является одной из самых важных задач при планировке и просчете несущего каркаса крыши дома.

Схема распределения нагрузок стропильной системы на дом.

Основная технология расчета

Шаг стропил – это точное расстояние между двумя ногами одной стропильной фермы. Чаще всего, при частном строительстве, используют расстояние между ногами около одного метра, но точные цифры должны исходить из детального просчета несущей способности выбранного типа кровельной системы. Для того чтобы самостоятельно выполнить такой расчет, необходимо придерживаться следующей схемы действий:

1. Измерив карниз конструкции крыши, необходимо определить общую длину кровельного ската.
2. Полученное значение нужно разделить на подобранный и самый оптимальный шаг стропил. Другими словами, если в стропилах выбран размер ровно один м, то и длину ската необходимо разделить на эту единицу измерения.
3. К получившемуся результату добавляется единица, после чего можно округлить готовое значение. Именно этот метод позволяет определить количество стропильных ферм на одном скате крыши.
4. Теперь стоит разделить длину кровельного ската на полученное количество стропильных ферм, что и позволит определить шаг стропил.

Стоит напомнить о том, что данный способ просчета такого строительного элемента, как шаг стропил, не может считаться предельно точным, ведь при таких расчетах стоит учитывать и особенности выбранного кровельного материала, что может быть проблемой при отсутствии должного опыта в этом деле. Именно по этой причине, ниже будут описаны способы, которые позволят выбрать правильный шаг стропил для популярных кровельных материалов.

Керамическая черепица и монтаж стропил

Пример расчета шага стропил под металлочерепичное покрытие.

Главная особенность изготовления и монтажа стропильной несущей системы под черепицу керамического типа заключается в предельно большом весе кровельного материала, который в своей совокупности в десятки раз превышает вес любого кровельного материала.

Как правило, данный тип и размер кровельного материала предусматривает до 60 кг на один квадратный м стропильной несущей системы. Все это становится причиной использования только сухого пиломатериала на крыше, который исключает возможность дальнейшей деформации при высыхании и давлении.

При использовании деревянного бруса на крыше, сечение которого составляет 150х50 мм, шаг между стропильными ногами может колебаться от 70 до 120 см.

Кроме того, расстояние между стропильными ногами может зависеть и от общего уклона крыши.

Не стоит забывать и о длине самих ног стропильного типа. Чем больше будет такая длина, тем меньшее расстояние должно быть между ногами стропил, иначе несущий каркас крыши будет лишен максимальной прочности и устойчивости.

Специалисты рекомендуют использовать не более 80 сантиметров шага между стропильными фермами, если уклон крыши составляет до 45 градусов. Отдельное внимание стоит уделить системе обрешетки при использовании керамического кровельного материала на крыше.

Для определения такого шага необходимо учитывать особенности каждого отдельного элемента кровельного материала, а именно каждой плитки черепицы. Для того чтобы выполнить правильный расчет шага обрешетки под такой материал, необходимо от скатной длины отнять длину самого нижнего ряда и то расстояние, какое находится между последним бруском и рядом обрешетки.

Как правило, все разновидности такого кровельного материала имеют длину не более 40 см. При укладке плитки монтируются внахлест, что отнимает у нижнего ряда до 9 см. Другими словами, правильный шаг при таком расчете составляет от 31 до 35 см.

Металлическая черепица и способы укладки

Схема ветровой нагрузки на крышу.

Как правило, применение металлической черепицы при частном строительстве считается самым распространенным, на что имеется целый ряд причин и положительных характеристик данного кровельного материала на крыше.

Если сравнить такой материал кровельного типа с тем, какой был описан выше, то можно отметить несколько разительных отличий, каждое из которых можно смело считать положительной особенность материала. Во-первых, стоит напомнить о простоте и скорости монтажа такого материала, какой выполнен в листовом типе, позволяя покрывать значительный участок крыши за один раз.

Второй особенностью металлической черепицы на крыше можно считать предельно маленький вес материала, что положительно отражается на монтаже, работе на крыше и нагрузке на несущий каркас кровельной системы.

Эту особенность можно считать самой главной, ведь она отвечает за меньшие затраты труда и времени при организации стропильной несущей системы. При использовании данного кровельного материала применяют шаг стропильных несущих ног от 60 до 95 см, ведь сниженный вес и размер кровли не требует высоких параметров сопротивляемости нагрузке.

При таких показателях стоит использовать теплоизоляционный материал, толщина которого не менее 15 см, который укладывается между стропилами. При организации крыши мансардного типа, толщина изоляционного материала должна или может быть большей, ведь это необходимо для обустройства жилого этажа на чердачном помещении. Это влияет и на такой элемент, как толщина материала, который используется для изготовления стропильных несущих ног.

Схема расчета нагрузки на прогон.

Полезным советом можно считать наличие в стропильных конструкциях специальных вентиляционных отверстий, которые нужно ставить для проветривания пиломатериала, закрытого изоляционным или утеплительным слоем.

Все это говорит об отсутствии значимых отличий в стропильной системе под металлическую черепицу на крыше. Данный кровельный материал предусматривает стандартные знания об устройстве стропильной и кровельной систем, ставить которые просто необходимо. Главным отличием такой системы может быть крепление опоры верхнего типа к коньковому прогону, а не через сам брус конькового типа.

Полученное через монтаж стропильных ног свободное пространство вверху системы идеально подходит для вентиляции всего подкровельного пространства,какое металлическом кровельном материале часто покрывается конденсатом.

В том случае, когда проводятся изменения в крыше старого деревянного дома, необходимо полностью удалить мауэрлат, заменив его распространенным венцом верхнего типа. В таком венце необходимо ставить метки и сделать выборки с нужным шагом, в которые и будут устанавливаться элементы стропильных несущих ног. Это позволяет более точно рассчитать шаг стропильных несущих ног и произвести их монтаж.

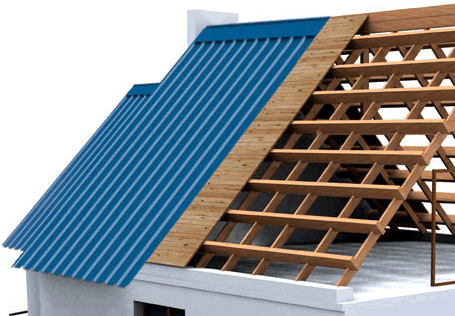

Профнастил и определение расстояния между стойками

При использовании такого кровельного материала, как профнастил, расчет правильного шага стропильных несущих ног составляет 60-90 см, что практически совпадает со всеми описанными типами конструкций и кровельных материалов.

Пример зависимости шага обрешетки от марки профнастила.

При необходимости ставить больше расстояние между элементами стропильных ног, необходимо подстраховаться поперечными элементами обрешетки с большей толщиной и сечением. Это позволит укрепить всю несущую конструкцию, что позволит продлить срок службы всей кровли. Шаг между элементами стропильной системы составляет около 50 сантиметров, при использовании доски, размер которой не менее 10 сантиметров.

Когда дело доходит до такого момента, как расчет обрешетки на стропильной системе, то не стоит забывать о том, что последняя доска должна быть толще на 1,5 сантиметра, чем все остальные элементы системы. Перед тем, как ставить элементы обрешетки стоит помнить о наличии дымохода и специальной системы, которая должна быть на каждой крыше. Это позволит сэкономить время на расчет и переделку стропильной системы, и обрешетки в целом.

Ондулин и методы монтажа конструкции

Таблица сечений стропил в зависимости от их длины и нагрузки.

Как и в вышеописанных случаях, ондулин предусматривает расчет шага стропильных несущих ног от 60 до 100 см, что делает такие размеры стандартными, при использовании самых популярных кровельных материалов.

Сами стропильные фермы изготавливаются из пиломатериала сечением 200х50 миллиметров, чего вполне достаточно для того, чтобы прочность и надежность стропильной системы находились на максимальном уровне, а ставить их было просто. Сразу стоит отметить тот факт, что описываемый кровельный материал нуждается в сплошной системе обрешетки, что позволит материалу качественно сопротивляться нагрузкам от снежных толщ, а также солнечному воздействию.

В некоторых случаях можно использовать и прореженный тип обрешетки, расчет которой довольно прост, если для этого используется деревянный брус, шаг между элементами которого составляет не более 30 см. Как правило, такой вариант требует больших затрат, чем необходимо для устройства сплошной обрешетки. Другими словами, применять прореженный тип системы в таком случае неактуально.

Шифер и стропильная конструкция под него

Как правило, шиферное покрытие считается самым распространенным в нашей стране. Причиной такого показателя можно считать предельно низкую стоимость материала, простоту и скорость монтажа, а также возможность замены отдельных листов при повреждении отдельных участков кровли.

Расстояние между стропилами под такой тип кровли должно составлять 80 см. Именно такое расстояние считается самым оптимальным решением при сочетании нагрузки от веса шиферных листов.

Обрешетка в такой системе нужна прореженного типа с использованием доски или бруса любого типа, но определенного сечения, которое не должно быть менее 30 мм. Такая толщина доски или бруса нужна для качественного и правильного распределения веса от самого кровельного материала, а также от зимних осадков.

Не стоит забывать о постоянном запасе прочности при организации стропильной системы, что может потребоваться при непредвиденных обстоятельствах, связанных с механическими нагрузками и непогодой. Все остальные особенности стропильной и обрешеточной системы не имеют особых отличий от перечисленных выше вариантов. Другими словами, под все остальные типы покрытий мы определяем расстояние аналогично, как для вышеуказанной кровли.
