Монтаж навеса из поликарбоната

Проводя обустройство своего загородного участка, далеко не маловажными являются вопросы оборудования места для времяпрепровождения на свежем воздухе и парковки автомобиля.

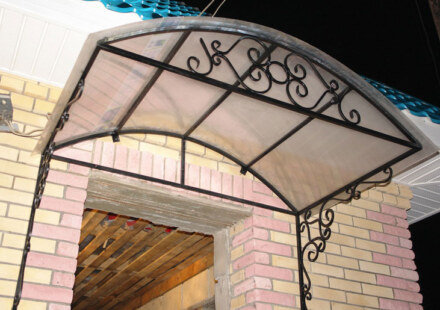

Навес из поликарбоната

Поликарбонат имеет большую цветовую гамму, благодаря этому постройки впишутся в общий ландшафт Вашего участка.

Решений этих вопросов очень много, но в данной статье мы расскажем вам, как соорудить навес из поликарбоната своими руками.

Этот современный материал имеет большую цветовую гамму, с помощью которой беседка, гараж и прочие хозяйственные строения гармонично впишутся в общий ландшафт и будут дополнительным украшением вашего участка.

Подготовка площадки для авто

Бетонная площадка под навес

Прежде чем залить бетон, по углам площадки нужно установить металлические закладные детали.

В первую очередь монтаж навеса начинается с выбора и планирования площадки. Для установки навеса из поликарбоната основание площадки выполняется из бетона, оно должно быть достаточно прочным, для того чтобы выдержать вес автомобиля. Необходимо предусмотреть определенный уклон основания площадки, дабы дождевая вода беспрепятственно уходила с нее.

Поэтапное обустройство площадки:

  1. Первым делом необходимо очистить участок земли от дерна и мусора, после чего выровнять (спланировать) его. Затем выполняем монтаж опалубки. Для этого достаточно будет применить доски с высотой 20-25 см.
  2. На подготовленное основание укладываем слой песка и гравия, после чего все разравниваем и утрамбовываем. Трамбовку необходимо выполнять с периодичным увлажнением. Укладываем каркас из арматуры.
  3. После выполнения вышеизложенных работ можно залить бетонную смесь. При желании соорудить переносной каркас. Но прежде чем залить бетон, нужно по углам площадки установить металлические закладные детали, к которым позже будут прикручены стойки каркаса. В противном случае монтаж стоек выполняется прямо в бетон.
  4. Спустя 2 – 3 недели можно выполнять монтаж каркаса.

Изготовление каркаса своими руками

Схема устройства навеса для автомобиля

Схема устройства навеса для автомобиля.

Любой строительной конструкции нужен предварительный расчет на нагрузку. Это касается и таких построек, как козырьки и навесы из поликарбоната. На эти конструкции также действуют ветровые и снеговые нагрузки, которые необходимо учитывать, прежде чем принять решение, из какого материала выполнить каркас. Его можно соорудить из любого материала: дерева, стали, алюминия. Все зависит от финансовой возможности и пристрастий владельца участка. Если, к примеру, все постройки на вашем участке сделаны из дерева, то, естественно, и конструкцию навеса необходимо делать деревянной. В таком случае не нужно забывать об обработке деревянных элементов антисептиком, который предохранит их от огня и гниения.

Итак, перейдем к непосредственной установке каркаса. К ранее смонтированным, в углах площадки, закладным деталям закрепляем опорные стойки. Если у вас значительная длина площадки, то, возможно, посередине пролета необходимо будет установить дополнительную стойку.

Сооружаем верхнюю обвязку, которая закрепляется к вертикальным стойкам, и по ней укладываем поперечные элементы будущего навеса. Данные элементы могут быть арочными или горизонтальными, в зависимости от выбранной формы навеса, которая может быть плоской или куполообразной.

Особенности работы с поликарбонатом

Для работы с таким материалом, как поликарбонат, вам потребуются следующие инструменты:

  • канцелярский «строительный» нож с выдвижным лезвием;
  • электродрель;
  • циркулярная пила;
  • шуруповерт.

Материалы:

  • соединительный профиль (пластиковый или алюминиевый);
  • планка торцевая;
  • алюминиевая лента (сплошная и перфорированная);
  • саморезы с термошайбой.

Поликарбонат – это такой материал, который легко поддается всяческой обработке. Но важно помнить, что все работы с плитами поликарбоната необходимо производить на твердой и ровной поверхности.

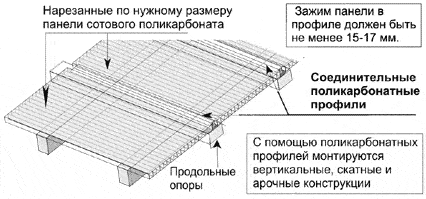

Схема соединенния поликарбоната и каркаса

Схема соединения конструкции: 1 – Декоративная крышка ТП-03; 2 – Профиль ТП-01; 3 – Уплотнитель ТПУ-01; 4 – Поликарбонат ; 5 – Уплотнитель самоклеющийся; 6 – Саморез; 7 -Лента антипыльная; 8 – Профиль торцевой UP; 9 – Элемент подконструкции.

Сотовый поликарбонат производится с разной толщиной (от 4 до 50 мм), и если вы отдали предпочтение кровле в виде купола, то слишком толстый поликарбонат не подойдет, так как его свойства не позволят выполнить изгиб.

Прежде чем построить крышу навеса, нужно разобраться с направлением воздушных каналов листов поликарбоната. При арочном применении, дабы избежать растрескивания материала, необходимо применять разрешенный радиус изгиба, который зависит от толщины панели и указан на упаковке. Разрешается изгибать листы только лишь поперек линии воздушных каналов, в противном случае они просто сломаются.

Установка панели поликарбоната выполняется, таким образом, дабы поверхность, которая защищена от ультрафиолетового излучения, все время находилась на наружной стороне. Обозначение данной поверхности нанесено на упаковочной пленке. В том случае если обозначение отсутствует, в обязательном порядке уточните у продавца, каким образом защищен лист. При неправильной установке панели пластик прослужит не больше 3 лет. Потом помутнеет и станет хрупким до такой степени, что отверстие в нем можно будет сделать пальцем.

До момента установки листы храниться должны только в заводской упаковке. Запрещается оставлять панели на улице. Солнечные лучи, воздействуя на защитную пленку, способствуют к прикипанию ее к поверхности пластика, вследствие чего она очень трудно снимается, что влечет за собой повреждение внешнего слоя.

Резку листов рекомендуется осуществлять с помощью канцелярского ножа с выдвижным лезвием таким образом, чтобы защитная пленка осталась нетронутой. По окончании процедуры необходимо удалить остатки мелкой стружки и пыли с обрезанных краев плиты. При работе электрическими инструментами с листами пластика не надо допускать его вибрации, так как это может привести к появлению микротрещин и расколов материала. Скорость резки плит поликарбоната необходимо подбирать для каждого случая отдельно.

При слишком низкой скорости зачастую возникает вибрация материала и все, что с этим связано. Если скорость будет очень высокой, как правило, происходит перегрев материала, что приводит к его оплавлению.

Открытые воздушные каналы на краях листов нужно с обеих сторон заклеить, используя герметизирующую ленту. При этом для клейки верхней стороны применяется сплошная, а с нижней стороны – перфорированная лента. При помощи торцевого профиля необходимо в обязательном порядке защитить саму ленту.

Точечное крепление поликарбоната

Точечное крепление поликарбоната термошайбами.

При применении в монтаже соединительных профилей листы монтируются неплотно, обязательно необходимо оставить маленький термический зазор, он позволит листу двигаться. Определено это тем, что при колебании температуры происходит термическое расширение листа. Если вы используете прозрачный поликарбонат, то зазор должен составлять 2-3 мм на 1 пог. м материала, а если цветной, то 3-4 мм.

Крепление уложенных листов выполняется при помощи саморезов, которые имеют специальные термошайбы. Это позволит компенсировать термическое расширение плиты и защитить ее от протечек. Выполняя монтаж, рекомендуется в плите заранее сделать отверстия с диаметром на 50% больше, чем диаметр применяемых саморезов. Рекомендуемое расстояние от места крепежа до края плиты должно быть не менее 40 мм.

После завершения установки панелей поликарбоната нужно сразу же с поверхности листа удалить защитную пленку.

Монтируем навес своими руками

Последовательность монтажа плит на навес:

  • отрезаем плиту необходимого размера, она должна быть равной длине арки плюс 100-150 мм;
  • удаляем с лицевой стороны листа защитную пленку;
  • устанавливаем и закрепляем лист;
  • под боковую кромку плиты устанавливаем соединительный профиль (нижнюю часть) и закрепляем;
  • очередной лист укладываем к ребру профиля, после чего закрепляем;
  • верхней крышкой закрываем профиль, используя при этом только брусок и деревянную киянку;
  • при помощи торцевого профиля закрываем открытые края плит.

Правильно выполненный монтаж – это залог долговременной службы всей конструкции навеса.
