Минимальный уклон из металлочерепицы: монтаж, инструкция и рекомендации

Черепица – кровельный материал из обожженной глины, пластика или металла.

Металлочерепица считается одним из самых надежных и долговечных материалов, благодаря своим характеристикам, таким как износостойкость, практичность и достойный внешний вид. Благодаря ей, возможно обновить старую крышу. Для этого не нужно убирать отслужившие материалы – наоборот, они будут служить дополнительной гидроизоляцией. Для правильного монтажа рассчитывают минимальный уклон кровли из металлочерепицы.

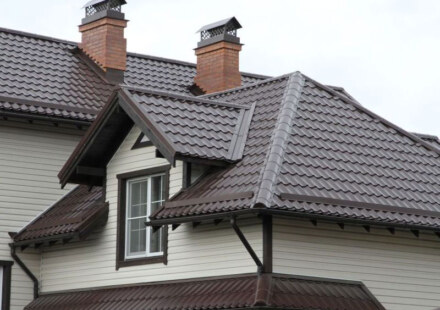

правильный уклон кровли из металлочерепицы

Металлочерепицы является одним из самых долговечных и прочных материалов.

Что такое уклон?

У многих возникает вопрос, что же такое уклон. Уклон – угол наклона ската к горизонту. Чем больше углы, тем круче крыши. Чтобы рассчитать уклон, надо высоту конька разделить на 1/2 ширины здания, а чтобы выразить данную величину в процентах, умножить ее на 100. Например, при ширине здания 10 м и высоте конька 4 м уклон будет равен: 4 : 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножим на 100: 0,8*100=80%.

Минимальный угол наклона крыши напрямую зависит от погодных условий в регионе. Уклон от 40 градусов и выше применяется в районах, где преобладают осадки. В регионах с сухим климатом – в пределах 5-25 градусов.

Минимальный уклон

Металлочерепицу можно монтировать на всех типах конструкций зданий. Но существует одно ограничение: минимальный угол уклона ската не должен быть меньше 14 градусов. При таком угле ветровые нагрузки будут минимальными, но нагрузка от выпавшего снега, наоборот, максимальной, так как он не сможет скатываться из-за небольшого уклона. При минимальном уклоне можно сэкономить на кровельном материале. В данном случае несущую прочность кровли можно увеличить применением более частой обрешетки, которая при уменьшении шага между ее элементами создает подушку прочности для металлочерепицы.

Инструкция по работе

При работе необходимо соблюдать некоторые правила. Листы нужно укладывать на ровное место, высота стопки не должна превышать 1 метра. Брать листы можно только в защитных рукавицах. При перемещении материала необходимо брать его за край линии штамповки. Обязательно нужно следить, чтобы ветер не сорвал незакрепленные листы ни на земле, ни на кровле. Передвигаться по металлочерепице нужно в обуви с мягкой подошвой, наступать на гребень волны нельзя. Перед монтажом нужно сделать чертеж и разложить по нему листы, чтобы определить необходимое количество.

Подготовительные работы

После установки стропил нужно сделать контрольный обмер скатов, чтобы не было отклонения от проекта. При небольшом дефекте прямоугольности (до 10 мм) их нужно скрыть с торцов с помощью доборных элементов. Для устранения влаги из подкровельного пространства между металлочерепицей и гидроизоляцией устанавливают обрешетку, чтобы создать вентиляционный зазор, высота которого 40 мм. В подшивке свесов необходимо оставить зазоры шириной 50 мм, а в уплотнителе конька освободить отверстия.

По стропилам горизонтально раскатывают рулоны гидроизоляции, начиная от карниза провис должен составлять 20 мм. Между полотнищами делают нахлест 150 мм. Затем проводят работы по теплозвукоизоляции, для этого маты или плиты устанавливаются враспор между стропилами. На внутренней поверхности стропил степлером закрепляют полотнища пароизоляционной пленки, которые укладываются внахлест и герметично соединяются клейкой лентой.

Устройство обрешетки

Обрешетка для кровли

Обрешетка для кровли.

Обрешетка устанавливается из одинаковых досок и брусков, обработанных антисептиком, которые набиваются на расстоянии шага черепицы. В первую очередь к стропилам сверху гидроизоляции от конька к карнизу прикрепляют спадающие бруски. Затем к ним горизонтально крепятся доски обрешетки. В зависимости от типа металлочерепицы, расстояние между первой и серединой второй доски составляет 300 мм или 350 мм, а между серединами всех остальных досок – 350 мм или 400 мм. Саморезы закручиваются между гребней соседних волн, обязательно ниже линии штамповки на 10-15 мм.

До монтажа карниза устанавливают держатель желоба для водостока. Сам карниз крепится до металлочерепицы вдоль нижнего края ската самосверлящими винтами с плоской головкой. Стык карнизов осуществляется с нахлестом 50-100 мм. В ендовах, вокруг дымоходов и т.д. выполняется сплошная обрешетка. По сторонам коньковой планки прибиваются по две доски дополнительно. Планку ендовы нижней крепят в места внутреннего стыка скатов к обрешетке, делая при этом нахлест 100-150 мм.

Монтаж металлочерепицы

Схема монтажа металлочерепицы

Схема монтажа металлочерепицы.

При обмерах ската учитывают, что металлочерепицу укладывают на обрешетку так, чтобы ее край выступал наружу не более чем на 40 мм. Превышать максимальный размер нельзя, чтобы не деформировать лист. При длине ската более 6-7 м листы разбивают на два и более куска с нахлестом 150-200 мм. Существует формула, по которой можно высчитать нахлест. Для этого длина нижнего листа должна быть равна 0,2 + величина шага черепицы * число шагов черепицы по скату. Для расчета по этой формуле подходит металлочерепица длиной от 3 м до 5 м.

Существует инструкция по монтажу, в которой сказано, что если сделать свес очень длинным, он провиснет. А если сделать, наоборот, коротким, то под него будет попадать вода, снег и т.д. Если выбрать неправильный шаг обрешетки, кровля провалится.

Укладку листов можно начинать с левой и с правой стороны. При монтаже слева следующий лист устанавливают под последнюю волну предыдущего листа и крепят к обрешетке специальными саморезами 4,8х28 мм с резиновой изолирующей прокладкой. Рекомендуется до выравнивания по карнизу в первую очередь закрепить по три-четыре листа самонарезающим винтом на коньке. И уже затем окончательно прикрепить к обрешетке. На каждый квадратный метр необходимо 6 шурупов, по краю лист прикрепляется только в каждой второй волне.

Профильные листы ввинчивают в прогиб волны профиля под поперечной волной перпендикулярно к металлочерепице самонарезающими винтами размером 4,5х19 и 4,8х25,35 мм с окрашенной восьмигранной головкой. По краю лист крепится только в каждой второй волне, на каждый квадратный метр необходимо 7 самонарезающих винтов.

Установка ендовы и конька

После укладки металлочерепицы устанавливают верхнюю ендову, которая крепится в верх волны листа кровельными саморезами. Планку следует устанавливать строго по шнуру на расстоянии 200-300 мм. При этом нельзя допустить повреждения нижнего желоба.

После установки всех листов и закрепления уплотнительной прокладки коньковыми элементами с нахлестом 100 мм закрывается конек крыши кровельными саморезами 4,8х80 мм на каждой второй профильной волне. Между коньком и листами устанавливают специальную профильную уплотнительную прокладку, которая крепится к обрешетке тонкими оцинкованными гвоздями. Для вентиляции используют вентилятор конька, который прикрепляют саморезами к коньку, а стык обрабатывают герметиком. Торцы фасонного конька закрывают декоративной заглушкой.

http://youtu.be/Q5LiO_35s1E

Рекомендации

Инструкция по монтажу будет неполной без некоторых правил. Категорически запрещается:

  • крепить металлочерепицу в верхний прогиб волны;
  • излишне закручивать саморезы;
  • использовать молоток;
  • использовать гвозди и саморезы без уплотняющих прокладок;
  • использовать монтажную пену в качестве подконьковых и ендовых уплотнителей;
  • пользоваться углошлифовальной машиной типа болгарки.

http://www.youtube.com/watch?v=irqVHLpc5GY

Для резки листов применяют электрические высечные ножницы или ножницы по металлу. Стальную стружку и другой мусор убирают только мягкой щеточкой. Чтобы предохранить лист от коррозии, необходимо все царапины, обнаруженные во время монтажа, сразу закрасить специальной краской. Через три месяца после начала эксплуатации необходимо подтянуть все крепежные саморезы.
