Технология монтажа металлической черепицы на мансардную крышу

От качества кровли зависят очень многие параметры будущего дома. Вот почему ей уделяется достаточно большое внимание. Сейчас миру строительства известны несколько видов конструкции кровли, кроме того, существует огромное множество кровельного покрытия. Мансардная крыша давно завоевала популярность, а вот металлический ее покров приобретает поклонников сравнительно недолго. Обустройство крыши металлической черепицей становится очень популярным. Это, в первую очередь, связано с достоинствами такого кровельного покрытия. К ним можно отнести долговечность, сравнительную простоту монтажа и красоту.

Лист металлочерепицы

Технические параметры металлочерепицы.

Поскольку устройство кровли из металлочерепицы стоит немалых средств, то перед началом работ не лишним будет подсчитать количество необходимого материала. Итак, для начала стоит определиться с некоторыми терминами. Поперек самой крыши располагаются волны, а вот вдоль – ряды металлочерепицы. Шагом называется расстояние между рядами. Один лист металлочерепицы, который имеет всего шесть волн и шаг в 35 сантиметров, называется модулем.

Последний термин становится признаком классификации кровельного материала. На практике можно встретить одномодульные, двухмодульные, шестимодульные и даже десятимодульные листы. Многие компании, занимающиеся реализацией черепицы, принимают заказы по собственным размерам. Естественно, что стоить такая услуга будет дороже. Если все же есть желание изготовить «собственную» черепицу, то следует помнить, что длиннее семи метров лист быть не может, но и короче 45 см тоже. Такие рамки обусловлены и свойствами материала, и некоторыми особенностями монтажа.

Порядок фиксации листа металлочерепицы

Продольный нахлест должен всегда крепится на балке, каждый нахлест крепится гвоздями.

Итак, если с размерами листов определились, то можно посчитать их точное количество. Конечно, размеры должны выбираться так, чтобы получилось как можно меньше отходов. При расчетах следует учесть, что все листы должны идти внахлест, причем его величина должна быть равной по всей длине крыши.

В комплекте с черепицей поставляются и планки, и стальные листы, которые имеют такой же цвет, как и кровельный материал. Об их количестве заботиться не нужно – достаточно рассчитать количество самой черепицы. А вот о саморезах и резиновых прокладках под них необходимо побеспокоиться. Инструкция укладки черепицы ответит на вопрос, сколько саморезов нужно, а пока нужно рассмотреть вопросы транспортировки и хранения листов металлочерепицы.

Обращение с данным кровельным материалом

Транспортировать листы нужно в сложенном состоянии, то есть в стопках. Хранить их необходимо также, желательно на бетонной основе. Что касается работы с ним, то необходимо соблюдать некоторые правила безопасности:

  • брать листы голыми руками нельзя – обязательно нужно использовать перчатки;
  • при переносе листов держать их стоит за край линии штамповки;
  • поднимать листы на крышу рекомендуется при помощи направляющих, сделанных из досок.

При перемещении по такому кровельному материалу тоже нужно соблюдать некоторые правила:

  • необходимо использовать обувь, которая имеет мягкую подошву, например, кеды;
  • ни в коем случае не наступать на гребень волны – он быстро прогнется;
  • ходить лучше всего «на носочках», при этом ноги ставить параллельно скату.

Что касается резки данного материала, то использование хорошо знакомой «болгарки» крайне противопоказано. Она может повредить защитный слой черепицы. Лучше всего использовать ножницы по металлу.

Правильность крепления

Инструкция монтажа черепицы предусматривает и такой пункт, как правильность крепления. Саморезы должны обладать специальным защитным слоем и иметь цвет самой кровли. При креплении элементов кровли используют ЭПДМ-прокладку. Оптимальным размером самореза считается 4,8х28 мм. Под каждый саморез кладется резиновая прокладка. Закручивают их так, чтобы прокладка слегка загибалась вовнутрь.

Направление установки метоллочерепицы

Установка начинается со стороны противоположной превалирующему направлению ветра

Стоит заметить, что, выбрав черепицу, следует специально подготовить под ее монтаж обрешетку. Доски обрешетки прибиваются согласно шагу черепицы. Саморезы вкручиваются в штатных местах, ниже линии штамповки на 1 см между гребнями волн.

Стоит заметить и то, что коньковые доски, карнизные и доски ендовы могут отличаться от остальной обрешетки.

Пять правил

Вся инструкция устройства кровельного слоя на мансардной крыше основывается на пяти правилах:

  1. Отдельные листы должны быть состыкованы по волне. Это не даст сильному ветру сорвать их с крепежных элементов. Саморез вкручивается в гребень волны самого верхнего листа. В первую очередь следует затягивать продольные стыки.
  2. Стыковать листы нужно и по рядам. Такая стыковка обязательно должна происходить на доске обрешетки. На месте стыка саморезы вкручиваются в каждую волну. Это же касается и стыков ендовы.
  3. На карнизе листы могут крепиться двумя способами. Первый способ, когда вода с листов стекает в желоб водоотводной трубы. В этом случае лист должен выступать за край карниза на 5 см. При этом доска, которая использовалась в качестве обрешетки на карниз, должна быть минимум на см толще, чем остальные. Расстояние от края карниза до первой доски обрешетки должно быть не больше 25 см. Второй способ крепления применим тогда, когда есть карниз ступенчатого типа или он просто неровный. В этом случае вода попадает на планку карниза, а уже после этого в водосточный желоб.
  4. Верхняя доска обрешетки называется коньковой. Она, как и карнизная, должна быть на см толще остальных. Это позволит обеспечить нормальную вентиляцию. Коньковая планка крепится к листам черепицы саморезами с шагом 0,8 м в гребень волны.
  5. Монтаж кровли на торцах предполагает наличие торцевых планок, которые крепятся саморезами с шагом 0,8 м. Это же касается и ендовы.

Непосредственный монтаж кровли

Обустройство мансардной крыши зависит от ее типа, от наличия ендовы, некоторых элементов крыши и так далее. Инструкция не может предусмотреть все варианты, но некоторые моменты учесть способна.

Прямоугольная крыша

Первое, с чего начинается монтаж, – это устройство стропильной системы и обрешетки. Стропила располагаются с шагом от 60 до 90 см. Для обрешетки необходима доска толщиной 25 мм и шириной в 10 см. Лучше, когда доска будет обрезной. Самой первой прибивается карнизная доска. Она должна быть точно выровнена по горизонтали. Далее, на расстоянии, не превышающем 25 см, набиваются остальные доски. Затем шаг обрешетки может быть равен 35 см.

После устройства обрешетки на карнизную планку набиваются крюки для водосточной системы. Инструкция укладки черепицы на скаты мансардной крыши предусматривает их укладку и слева направо, и наоборот. Если движение осуществлять справа налево, то следующий лист нужно накладывать на предыдущий. Чтобы все листы нормально состыковать, их сначала прикручивают на саморезы через два ряда, а уже потом прикручивают полностью.

Разметка укладки листов металлочерепицы

На карнизах расстояние от наружного края карнизной доски — 300 мм (а – места нахлестов; б – установка самонарезающихся винтов)

Особое внимание нужно уделять таким моментам, как стыковка четырех листов, устройство ендовы, устройство скатов вокруг трубы и других. Следует сразу отметить, что для таких мест используются специальные элементы. Место крепления четырех листов является достаточно проблемным узлом. Сначала крепятся два листа в одном ряду, а потом к ним присоединяется такая же пара другого ряда. В месте такой стыковки образуется уплотнение. Чтобы сравнять толщину этого уплотнения с остальными листами, необходимо немного выровнять капиллярную канавку или же просто срезать небольшую часть угла.

При креплении листов черепицы образуется прямоугольник с разными размерами. В процессе монтажа следует особое внимание уделять тому, что не должны образовываться ромбы или трапеции. Попытки выровнять такие неровности приведут к тому, что линия крепления будет выпирать.

Кровельный «пирог»

Перед началом укладки черепицы следует уложить и другие элементы «пирога». К обрешетке крепится специальная пароизоляционная пленка. Крепить ее нужно снизу. Между стропилами укладывается теплоизоляционный материал, если в этом есть необходимость. Сверху на стропила прибивается гидроизоляционная пленка, которая крепится при помощи планок. Поверх планок устраивается обрешетка и крепятся листы черепицы.

Кровельный пирог для утепленной кровли

Пирог дополняется утеплителем, вентиляционным зазором между утеплителем и гидроизоляционной пленкой

Некоторые особенности крепления

Крепить торцевые планки между собой нужно внахлест на пару сантиметров или же по отбортовке. Часто на фронтон попадает нижний гребень волны. Так происходит в тех случаях, когда черепица не подгонялась размерами волны к ширине ската. Инструкция говорит, что в этом случае необходимо производить корректировку фронтонного свеса. Сделать это можно простым добавлением кровельной планки, а между ней и листом кровли уложить уплотнитель.

Если есть в крыше мансардные окна, то удобнее всего использовать одномодульные листы, по две штуки на каждое окно, трубу и другие элементы крыши.

Немаловажным значением обладает подкровельная вентиляция. Ее нужно устраивать до монтажа коньковых планок. Если крыша обладает пологим скатом, то нужно поставить аэроролик между коньковой планкой и элементами кровли. Он не позволит снегу задувать под конек. Если же конек уже оборудован вентиляцией, то есть точечными отверстиями, то в обязательном порядке необходимо уложить уплотнитель. Укладка начинается от торца. Крепится конек на планки торца, при этом край его должен выступать на 2-3 см.

Если конек имеет плоскую поверхность, то его отдельные элементы укладываются внахлест. Если же конек имеет форму полукруга, то каждый его отдельный элемент крепится по линии профиля.

Треугольный скат и трапециевидный скат

Технология укладки черепицы на крышу трапециевидной формы предполагает установку дополнительных брусов. Они крепятся вдоль линии перегиба с двух сторон хребта. Только после этой процедуры начинают монтировать карнизную доску и настилать обрешетку. Дальше производится монтаж всей карнизной системы.

Треугольный скат

Треугольный скат.

Что касается последовательности укладки самих листов кровельного покрытия, то можно начинать от любого края или от осевой линии. Чтобы укладывать последующие листы, нижние необходимо выровнять по карнизной доске.

Стоит отметить, что расстояние между двумя листами на углах по обе стороны от хребта не должно превышать 100 мм.

Что касается конька в таком случае, то его устраивают следующим образом. Все коньковые планки подгоняются к углам хребта. Прямой конек режется по линиям угла. Если же конек имеет полукруглую форму, то в него ставят заглушку из пластмассы. При этом ось хребта должна соответствовать оси планки конька. Если углы всех примыкающих скатов одинаковые, то совместить эти оси не составляет проблем. Когда же они разные, то совмещение невозможно, но сделать его как можно ровнее нужно.

Устройство ендовы

Устройство ендовы, которая берет начало от самого конька и заканчивается на карнизе, выглядит так. Для каждой ендовы должна быть монтирована дополнительная доска. Планки ендовы устанавливаются внахлест на 20-30 см, двигаясь вверх. Нижнюю планку нужно обрезать немного ниже линии карниза. На ней дальше делается отбортовка. И под отбортовкой, и под коньком нужно установить уплотнитель.

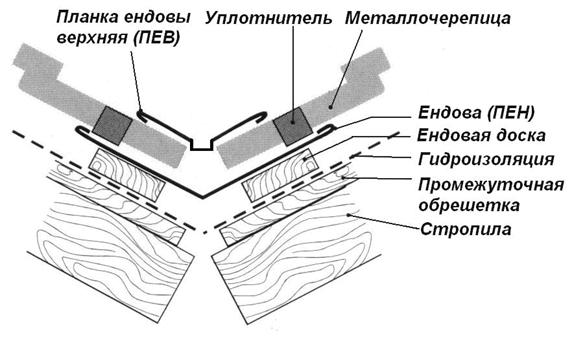

Устройство ендовы

Планки ендовы устанавливаются внахлест на 20-30 см

Металлочерепица настилается так, чтобы между листами и осью ендовы оставался зазор в 60-100 мм, причем зазор должен быть с обеих сторон. Если при укладке листов кровли они отрезались, то саморезы нужно вкручивать в полутора сантиметрах от линии штамповки, замер осуществляется по нижнему краю волны. Следует учесть и то, что расстояние между осью ендовы и саморезом должно быть около 25 см.

Проверка правильности крепления всей конструкции осуществляется очень просто. Если все собрано правильно, то листы в местах крепления будут касаться доски ендовы. Если же крепление осуществлялось в иных местах по причине каких-либо ошибок в сборке, то велик шанс, что листы не будут прилегать. Это может привести к протечкам.

Часто ендовы украшают специальными декорирующими накладками. Они созданы для того, чтобы скрыть все места разрезов листов черепицы. При монтировании накладок требуется помнить несколько правил:

  • накладки монтируются снизу вверх;
  • монтирование осуществляется внахлест на 10 см минимум;
  • между листами кровельного материала и накладками никакого уплотнителя не требуется;
  • при монтаже накладок особое внимание нужно уделять тому, чтобы саморезы не повредили планки ендовы.

Иногда встречаются такие крыши, ендовы заканчиваются не на коньке, а на скате. Ярким примером может служить крыша, которая имеет слуховые окна. В таком случае в обязательном порядке устанавливается доска ендовы. Листы кровельного материала устанавливаются так, чтобы линия разреза находилась выше места выхода ендовы на скат больше 20 сантиметров. На листы кровельного материала вдоль всего окна стелется уплотнитель, а карнизный отвес самого окна закрывается планками.

http://www.youtube.com/watch?v=urWDai0x4kw

После этого производится монтаж планок ендовы. Они обрезаются по карнизной линии и по выходу на скат. Тот край планки, который заходит на скат крыши, должен плотно прилегать к листу черепицы. На практике добиться этого невозможно, так как минимальный уклон крыши под черепицу должен составлять 11 градусов. Поступают следующим образом: верхний край ендовы формируется вручную, а лист рихтуется киянкой, но очень осторожно. Если есть необходимость сделать ендову длиннее, то один элемент укладывается на другой внахлест на 200-300 мм. При этом две ендовы крепятся на саморезы и герметик.

Обходы на трубы и иные элементы крыши

Устройство кровли из металлочерепицы включает и обустройство трубы. Оно должно производиться тогда, когда сама труба к этому готова. Прежде всего она должна быть оштукатуренной. Ее стороны должны быть обиты гидроизоляцией. Кроме того, желательно поставить водоотводный желобок, который нужно расположить позади трубы не дальше 0,8 метра от задней стенки. Выше трубы также нужно сделать дополнительную обрешетку.

Устройство трубы на крыше

Боковые фартуки должны заходить на стенки трубы минимум на 15 см

При укладке листов черепицы они обрезаются таким образом, чтобы линия разреза находилась не больше чем в 15 см от линии штамповки. Боковые фартуки должны заходить на стенки трубы минимум на 15 см. Нижний фартук, как и верхний, замеряется по боковым. Что касается стороны фартука, которая лежит на самом скате, то его ширина должна быть минимум 20 см, при этом она должна в обязательном порядке закрывать ближний гребень волны.

Боковой фартук выравнивается по скату с нижним фартуком и поднимается примерно на 150-200 мм по верхнему. В первую очередь монтируются и соединяются два боковых и нижний фартуки, а уже потом, последним, крепится верхний фартук. Он должен закрывать листы черепицы на 20 см.

Для крепления таких элементов используют те же саморезы, что и для крепления всей конструкции. Также используется уплотнитель и герметик.

Часто трубы на крышах располагаются близко к коньку, на расстоянии меньше одного метра. В таком случае устройство обхода трубы становится проще. Верхний фартук просто заводится под конек. Если же труба расположена на самом коньке, то основной задачей является герметизация стыков боковых фартуков с разными скатами.

http://www.youtube.com/watch?v=7xp5D02BTps

Такое обустройство обхода годится только для труб, ширина которых не больше 80 см. Если же труба шире, то действуют по принципам устройства ендовы. Такие трубы требуют устройства «разуклонки», которая выполняется в виде двух скатов. Они покрываются металлочерепицей, а дальше устраиваются обычные ендовы. Если труба меньше 1,2 м, то допускается покрывать «разуклонку» не черепицей, а простыми листами.
