Устройство кровли из металлочерепицы: проведение необходимых расчетов

Устройство кровли – это не только ее монтаж, но и проведение расчетов для того, чтобы определить, сколько понадобится различных материалов и крепежных элементов.

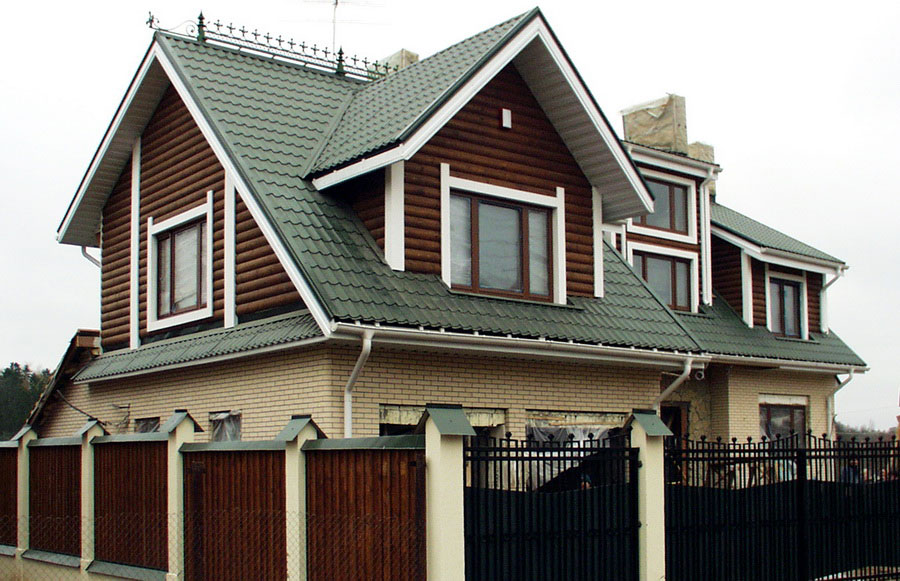

Кровля из металлочерепицы

Кровля из металлочерепицы рассчитывается только после того, как готова стропильная конструкция.

Расчет металлочерепицы на крышу – один из этапов этих работ, который начинается с определения площади скатов.

Она рассчитывается только после того, как готова стропильная конструкция. Даже при самом точном соблюдении проектных параметров возможны отклонения.

Виды кровельных конструкций

Структура металлочерепицы: 1 - лист стальной; 2 - цинк или алюцинк; 3 - пассивирующий слой;  4 - грунтовка; 5 - полимерное покрытие; 6 - защитный лак

Структура металлочерепицы: 1 – лист стальной; 2 – цинк или алюцинк; 3 – пассивирующий слой; 4 – грунтовка; 5 – полимерное покрытие; 6 – защитный лак.

Металлочерепица – популярный кровельный материал, надежный, с длительным сроком эксплуатации. Выгодно ее использовать и с точки зрения небольшой стоимости, поэтому многие застройщики отдают предпочтение именно ей. Она имеет небольшой вес, что позволяет сэкономить на транспортировке. Устройство кровли не требует больших трудозатрат, стропильная система может иметь облегченную конструкцию с разреженной обрешеткой.

Крыша бывает односкатной, двускатной, трехскатной, вальмовой и сложной конструкции. Чтобы посчитать, сколько нужно материала, для начала надо провести тщательные замеры всех скатов. Если конструкция сложная, то часто для одних скатов нужно использовать черепицу одного размера, а для других – другого.

Для проведения замеров понадобится рулетка и помощник. Проводить их самостоятельно не только неудобно, но и небезопасно.

Металлочерепица: какая она бывает

Длина листов металлической черепицы может варьироваться в пределах от 0,4 до 6 м. Работать можно с любой, все зависит от необходимости. Однако использование слишком больших связано с целым рядом неудобств, начиная от стоимости и заканчивая сложностями с монтажом. Опытные кровельщики отдают предпочтение плитам, длина которых не превышает 4,5 м.

Полная (общая) ширина черепицы – это расстояние между кромками, не учитывая нахлест. Средний показатель от 1,16 до 1,18 м. Часть листа, которая прикрывается соседним при монтаже, – это нахлест по ширине. Чаще он бывает от 0,06 до 0,08 м. Полезная ширина – это разность между общей шириной и нахлестами с обеих сторон. Как правило, это значение от 1,1 до 1,16 м. Нахлест по длине – размер для продольной плоскости, который в среднем равен 0,1 – 0,13 м.

Количество черепицы для односкатной крыши

Монтаж металлочерепицы на крышу: 1 - металлочерепица; 2 - саморез кровельный; 3 - обрешетка; 4 - гидроизоляционная пленка; 5 - стропило; 6 - контр-рейка обрешетки; 7 - утеплитель; 8 - пароизоляция; 9 - соединительная лента; 10 - первая доска обрешетки; 11 - крюк для крепления желоба; 12 - водосливной желоб круглый; 13 - лобовая доска; 14 - карнизная планка; 15 - втягивание воздуха под металлочерепцу; 16 - торцевая планка; 17 - выход воздуха из под конька; 18 - конек; 19 - уплотнитель.

Монтаж металлочерепицы на крышу: 1 – металлочерепица; 2 – саморез кровельный; 3 – обрешетка; 4 – гидроизоляционная пленка; 5 – стропило; 6 – контр-рейка обрешетки; 7 – утеплитель; 8 – пароизоляция; 9 – соединительная лента; 10 – первая доска обрешетки; 11 – крюк для крепления желоба; 12 – водосливной желоб круглый; 13 – лобовая доска; 14 – карнизная планка; 15 – втягивание воздуха под металлочерепцу; 16 – торцевая планка; 17 – выход воздуха из под конька; 18 – конек; 19 – уплотнитель.

Односкатная крыша, несмотря на то что это самый экономичный и практичный вариант, редко используется для жилого строительства. Как правило, подобная конструкция устанавливается на хозяйственных постройках: гаражах, верандах, сараях. Перед тем как провести расчет количества металлочерепицы, нужно измерить скат. Измеряется длина, ширина, периметр труб и вентиляционных шахт.

В зависимости от того какой будет устроен свес, можно использовать листы: 0,5 м, 1,2 м, 2,25 м и 3,65 м длиной. С учетом нахлестов, каждый из них будет иметь полезный и полный размеры.

  1. Полный – 0,5х1,18 м; полезный – 0,35х1,1 м (перекрытие по длине 0,15 м, по ширине 0,08 м).
  2. Полный – 1,2х1,18 м; полезный – 1,05х1,1 м.
  3. Полный – 2,25х1,18 м; полезный – 2,1х1,1 м.
  4. Полный – 3,65х1,18 м; полезный – 3,5х1,1 м.

При расчетах необходимого количества кровельного материала нужно учитывать полезный и общий размер плит металлической черепицы и не забывать о нахлестах.

Пример расчета металлочерепицы для односкатной кровли шириной 8 м и длиной 10 м.

Схема крепления металлочерепицы

Схема крепления металлочерепицы.

  1. Площадь крыши: 8*10 = 80 м2.
  2. Число рядов по ширине: 8/1,1 = 7.
  3. Общая длина ската с учетом двух нахлестов по 0,15 м и вылета 0,1 м от торца стропильной ноги: 10 + (2*0,15) + 0,1 = 10,4 м.
  4. Количество листов: 10,4/3,5 м = 2,9 (с округлением) = 3.
  5. Общее число листов для односкатной крыши: 3*7 = 21.

В итоге, чтобы обустроить односкатную кровлю площадью 80 м2, нужно будет купить 21 лист размером 3,65х1,18 м, общей площадью 90,4 м2.

Если при монтаже возникнет необходимость подрезать металлочерепицу, то делать это нужно специальными вырубными электроножницами. Отрезные машинки для металлического материала с абразивными кругами использовать категорически запрещается, это может привести к отслаиванию защитного слоя. Подрезанные плиты закрываются внахлест целыми.

Необходимые материалы для двухскатной крыши

Пример расчета для крыши размером 8х10 м.

Для монтажа будет использована металлическая черепица 3,65 х 1,18 метра. Для продольного нахлеста учтено 0,08 м, то есть если полная ширина – 1,18 м, то полезная будет равна 1,18 – 0,08 = 1,10 м. Поперечный – 0,15 м.

Перед тем как рассчитать металлочерепицу, нужно еще раз тщательно промерить скаты. К полученному результату прибавить на вылет от торца стропильной ноги – 0,1 м.

Порядок укладки листов металлочерепицы

Порядок укладки листов металлочерепицы.

  1. Общая площадь: 8 * 10 * 2 = 160 м2.
  2. Длина одного ската с учетом нахлестов по 0,15 м и вылета 0,1 м: 10 + (2*0,15) + 0,1 = 10,4 м.
  3. Число рядов, необходимых по ширине 8/1,1 = 7.
  4. Число листов по длине: 10,4/3,5 = 3.
  5. Необходимое количество для половины кровли: 3*7 = 21.
  6. Для двух понадобится: 21*2 = 42.

Итого, чтобы обустроить двухскатную кровлю площадью 160 м2, надо купить 42 листа металлочерепицы размером 3,65х1,18 м, общей площадью 188.9 м2.

Конструкции сложной конфигурации

Кровли, которые состоят из большого количества скатов и имеют выступы, перед началом расчетов необходимо разделить на отдельные плоскости. Рассчитывается необходимое количество черепицы отдельно по каждому сектору. Полученные результаты складываются.

http://youtu.be/LGmv-0t68aI

При подсчетах не надо из общего количества вычитать площади дымовых труб, вентиляционных шахт, мансардных окон. Это будет запас, который поможет избежать непредвиденных трат.
