Деревянная обрешетка под черепичную кровлю

Одним из самых популярных на данный момент типов кровли можно назвать металлическую черепицу или просто металлочерепицу. Этот материал выгодно отличается от всех остальных. Однако стоит понимать, что и технология устройства кровли тоже другая. Например, другая обрешетка под металлочерепицу и слои всего кровельного «пирога». Чтобы черепица прослужила долго без каких-либо трудностей, нужно произвести правильный ее монтаж.

Монтаж керамической черепицы

Монтаж керамической черепицы.

Кроме того, что есть своя технология устройства обрешетки под черепицу, то есть существует некая инструкция монтажа, так есть еще и определенные правила, по которым нужно выполнять каждый шаг этой самой инструкции.

Правила монтажа обрешетки под металлическую черепицу

Схема установки обрешетки под композитную черепицу

Схема установки обрешетки под композитную черепицу.

Сразу стоит отметить, что именно обрешетка является основанием для металлочерепицы, поэтому ее монтаж должен осуществляться аккуратно и правильно, чтобы избежать потом протечек в крыше, быстрого выхода из строя отдельных элементов черепицы и так далее.

Как правило, контробрешетку делают из черновых досок. При заявленной толщине в 3 см их реальная толщина может быть и 25 мм, и 35 мм. Отсюда можно сделать вывод, что первым делом нужно произвести калибровку толщины. Первое правило гласит, что устройство кровли из металлочерепицы должно осуществляться только на ровную поверхность без перепадов высот.

Если в пределах одного листа кровельного материала этот перепад высот будет очень малозначимым, то вот на стыке он уже имеет вес. Наличие перепада именно на стыке приведет к образованию там щели, а чем это может угрожать в зимний период, и говорить не стоит – снег задувает под листы металлочерепицы и «садится» на утеплительном слое. При его таянии утеплитель намокает и теряет способность выполнять свои функции в значительной степени.

Стоит заметить, что черновая доска должна иметь толщину в 30 мм. Меньше не желательно по ряду причин.

Таблица типовых размеров профиля и шага обрешетки.

Таблица типовых размеров профиля и шага обрешетки.

Например, по этой доске придется ходить человеку, чтобы производить монтаж непосредственно черепицы. Следовательно, доска должна выдержать вес человека, а при калибровке толщина уменьшается.

Итак, когда с досками понятно, остается вопрос, с каким шагом их прибивать. Шаг обрешетки под металлочерепицу определяется из некоторых расчетов. Расчет шага производится по следующим правилам:

  1. В первую очередь необходимо выяснить вид кровли, то есть вид черепицы. Для каждого отдельного вида устанавливается свое расстояние между досками обрешетки.
  2. Каждым типом кровли определяется и расстояние между брусьями обрешетки. Это расстояние считается от нижнего края первой доски и до верхнего края следующей.
  3. Между карнизными досками обрешетки расстояние должно быть меньшим, чем во всех остальных случаях.
  4. Помимо того что шаг обрешетки зависит от типа кровли, он еще имеет зависимость и от величины карниза, и от крутости ската крыши. Оказывает свое влияние и наличие водостока, который, к слову говоря, тоже может быть выполнен в различной конфигурации. Например, если производится монтаж водостока, то автоматически к выступу прибавляется минимум 3 сантиметра. Кроме того, имея желоб водостока диаметром в 9 сантиметров, выступ необходим одного размера, а диаметр в 12 см потребует выступ совершенно иного размера;
  5. Считать величину выступа следует начинать от лобовой доски. Если такой доски не предусмотрено, то от стропильного среза. Чем меньше коньковый угол, то есть крутость скатов, тем больше должен быть выступ, чтобы обеспечить нормальный отвод воды с крыши. Исходя из этих данных, выполняется расчет шага обрешетки.
  6. Для производства правильного расчета берется уровень длиной в 1-1,5 метра. Далее замеряется расстояние между первой волной, самой верхней ее точкой и нижним обрезом листа. После этого по уровню на стропилах ставят отметку. Эта отметка будет соответствовать уровню крепления доски обрешетки.
  7. Поскольку черепица имеет хоть и малый, но вес, то первая доска, то есть карнизная, должна быть немного толще остальных, чтобы скат, или карниз, не провис.
  8. Все остальные доски обрешетки прибиваются согласно отметкам, которые наносятся через две стропильные ноги в соответствии с величиной профиля кровли. Иногда оказывается, что доска немного кривая на своем конце. В этом случае лучше ее обрезать или просто натянуть до отметки и крепко закрепить. Измерение шага обрешетки начинается от верхнего края первой доски.
  9. Все доски должны стыковаться по своей длине не между стропильными ногами, а на них. Например, укладка шифера разрешает оставлять два конца досок висящими между стропильных ног. В случае с металлочерепицей делать это не рекомендуется. При такой стыковке очень важно сохранить жесткость всей конструкции, что достигается устройством стыков на разных стропильных ногах.

Особое внимание следует уделить наличию на крыше ендов. Расчет и устройство обрешетки в этом случае начинается не снизу, а сверху.

Инструкция по устройству обрешетки

Итак, вся инструкция состоит из нескольких последовательных шагов, выполнять которые следует в соответствии с вышеизложенными правилами.

Шаг первый предполагает некоторые расчеты. Монтаж черепицы должен осуществляться на обрешетку со следующими параметрами:

  • брус для стропил имеет сечение 5х15 см;
  • доски на обрешетку минимум 2,5х10 см;
  • для контробрешетки подойдет и доска сечением 2,5х5 см;
  • шаг, с которым устанавливаются стропильные ноги, должен лежать в пределах от 60 до 90 сантиметров.

На втором шаге приступают к непосредственным действиям. Производится крепление начальной доски. Ее прибивают вдоль карниза так, чтобы она ни на мм не выступала за его край. При этом доска должна лежать строго горизонтально, а не наискосок. Как уже было отмечено, толщина этой самой карнизной доски должна быть на 1-1,5 сантиметра больше, чем толщина всех остальных досок обрешетки крыши.

Как правильно крепить обрешетку

Обрешетина к каждому стропилу крепится двумя гвоздями, забиваемыми как можно ближе к его оси по краям доски.

Дальше производится крепление второй доски. Инструкция требует, чтобы шаг между ней и карнизной доской тоже был меньше, чем расстояние между двумя другими соседними досками примерно на 5 сантиметров. Это расстояние должно быть равным примерно 30-40 сантиметрам. При этом длина шага между всеми последующими досками обрешетки крыши должна быть равным шагу профиля той черепицы, монтаж которой осуществляется. Это расстояние может быть различным: от 35 до 55 сантиметров.

Таким образом производится крепление всех досок обрешетки крыши.

Для проверки правильности выбора шага между карнизной доской и первой следующей за ней используют следующий метод: на земле укладывают две доски параллельно друг другу. Их скрепляют между собой «на честное слово». Далее укладывают лист черепицы. Доски должны лежать на местах крепления листа, при этом получившийся свес, то есть карниз, должен обеспечивать нормальный сток воды. Если он будет слишком большим, то вода будет переливаться через водосточный желоб. Если же карниз получится слишком маленьким, то вода во время дождя будет попадать на лобовую доску или на стену между ней и желобом.

Все измерительные работы можно проводить при помощи рулетки или же отмерить необходимое расстояние и отпилить по нему шаблонный кусок доски, а потом просто прикладывать его на стропильные ноги, определяя тем самым место крепления следующей доски обрешетки.

После того как осуществлен монтаж досок обрешетки, выполняется установка торцевых планок и коньковых досок.

Помимо всего прочего, еще крепится ветровая доска. Ее установка должна осуществляться выше листа металлочерепицы, высота которого может быть разной: от 35 до 55 миллиметров.

Чтобы установка коньковой планки была надежной, дополнительно прибивают доски обрешетки сечением минимум 25х100 мм. Их монтаж должен осуществляться там, где производится крепление конька.

Монтаж водосточной системы

Если планируется монтаж водосточной системы, то, после того как установка обрешетки будет завершена, но до начала кровли, к карнизу крепят кронштейны. Оптимальным будет сделать монтаж кронштейнов по ширине волны черепичного листа. На эти кронштейны позже будет произведена установка желобов водостока кровли.

Монтаж водостоков

Держатели для водосточных труб устанавливаются в строгом соблюдении соосности и как минимум по 1 шт. на каждый погонный метр.

Крепятся кронштейны на ширину волны, а расстояние между ними берется, как правило, 50-60 см. Крепление осуществляется на самую нижнюю доску обрешетки, но не на карнизную планку. Если предыдущие расчеты произведены верно, то кронштейны как раз будут ложиться на ширину волны.

В первую очередь осуществляется крепление двух крайних кронштейнов. Их установка должна обеспечивать уклон в какую-либо сторону, равный 5 миллиметрам на каждый м длины. Это означает, что если длина желоба составляет 5 метров, то разность высот двух крайних кронштейнов должна быть не меньше 25 миллиметров.

После того как произведена установка этих кронштейнов, между ними натягивается веревка, которая поможет осуществить монтаж остальных кронштейнов. После этого происходит установка самих желобов, а потом и установка карнизной планки. Она должна быть немного ниже конца карниза, то есть находиться непосредственно над желобом. Это нужно, чтобы конденсат стекал именно в желоб, а не на стены здания.

Краткий вывод и некоторые советы

Правильное устройство обрешетки поможет без труда выполнить монтаж черепицы. Если все расчеты произведены верно, то все крепежные элементы, вкрученные в нижний край волны, будут попадать точно на доску обрешетки. При этом все саморезы будут скрываться краем волны следующего листа. Если же доска обрешетки будет находиться выше или ниже, то придется вкручивать саморез в другой точке волны, поэтому они могут не накрыться следующим листом.

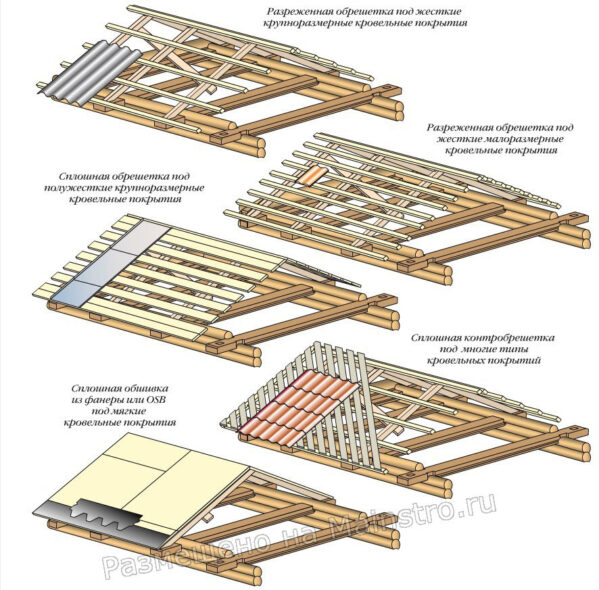

Чтобы избежать этих ошибок, до начала расчета шага укладки обрешетки нужно точно знать длину волны черепицы, параметры листа и так далее. Часто во избежание расчетов устраивается сплошная обрешетка. Технология укладки такой кровли этого не требует. Кроме того, сплошная обрешетка более дорогая и тяжелая.

http://youtu.be/urWDai0x4kw

По этой причине лучше всего выполнить расчет, исходя из ширины волны и иных параметров черепичного листа, из крутости скатов и наличия ендовы, а также других данных. Правильный расчет – залог успеха!
