Крыши различных форм можно делать своими руками

В последнее время пристальное внимание при возведении своего дома уделяется многофункциональности построек, при этом не в ущерб привлекательности самого строения. Ломаная крыша как раз отвечает этим требованиям, ведь она способна создавать дополнительное пространство. Поэтому ломаные крыши весьма популярны, о чем говорит просмотр различных конструкций домов.

Пример дома с ломаной крышей

Пример дома с ломаной крышей. Такая конструкция крыши позволяет более эффективно использовать внутреннее пространство мансарды.

По сути своей ломаная крыша – это одна из разновидностей двускатной крыши, где мансарда позволяет увеличить площадь жилого помещения. И все же это куда более сложная система. Достоинство ломаной крыши – возведение на мансардном этаже более высокого потолка. То есть конструкцию можно поднять выше, что невозможно при обычной двускатной.

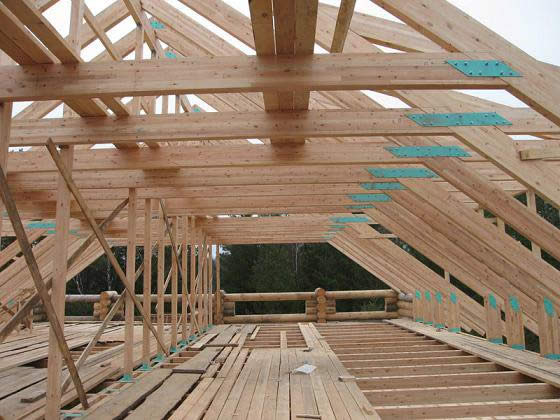

Крыша изнутри

Схема расчета и крепления узлов стропил ломаной крыши

Схема расчета и крепления узлов стропил ломаной крыши.

Постройка ломаной крыши, в отличие от двускатной, под собой подразумевает обязательное наличие конструкций из стропил, иначе должна быть особая стропильная система. В этом двускатная крыша видится значительно проще. Но это не проблема, так как стропильная система подразумевает простой монтаж, при котором можно собрать всю конструкцию без привлечения сложной техники. Стропила и стойки под определенным уклоном обрезаны в местах переломов скатов. Чтобы закрепить всю систему, используют особые соединения.

При сложной на вид конструкции ломаной крыши ее легко возвести своими руками. Главное – определиться с размерами, составить схему, произвести расчет, и тогда можно смело приступать к строительству. Ломаные крыши не так сложны в обустройстве, как это может показаться на первый взгляд. Итак, возводим каркас и ставим стропила.

Определяем материалы

Переходим к выбору материала. Конструкции из стропил для ломаной крыши рекомендуют изготавливать из деревянного материала, что значительно облегчает несущую конструкцию. В подобном варианте применение металлических профилей и железобетонных конструкций явно нежелательно, тогда как деревянное стропило уместнее во всех отношениях. При этом стропильная доска должна быть толстой! Этого требует и простая двускатная крыша, а в том случае, когда возводят ломаные крыши, брать доску нужно никак не менее 50 мм в поперечнике.

Для того чтобы стропильная конструкция обрела окончательную форму, нам потребуется деревянный брусок с оптимальной степенью влажности. Обычно берется материал, изготовленный из хвойных пород, так как он недорогой и часто применяется при изготовлении стропил. Не лишним вариантом будет обработать стропила олифой.

Чем легче кровля, тем надежнее будет крыша. Монтаж кровли осуществляется при помощи кронштейнов. Нужен расчет, в каком количестве и где именно их ставить, – это будет зависеть от площади, ведь ломаные крыши по размерам бывают очень разными и отличаются друг от друга.

Схема стропильной системы ломаной крыши

Схема стропильной системы ломаной крыши.

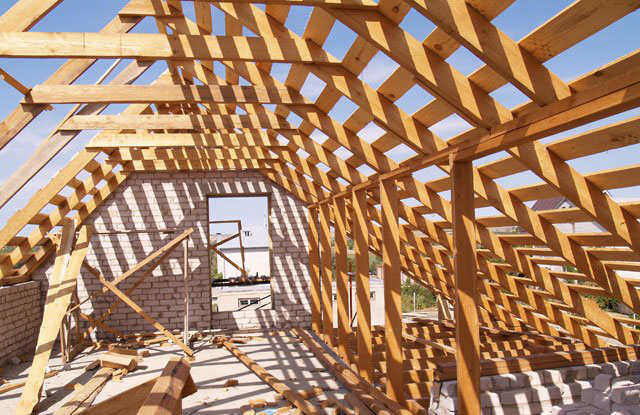

Стропила и балки

Схема устройства стропил ломаной крыши

Схема устройства стропил ломаной крыши

Перед возведением любой ломаной крыши необходимо произвести достаточно точный расчет. Погрешности при определении нагрузок могут вызвать обрушение некачественной несущей поверхности, которая не сможет выдержать вес стропильных ног и самой кровли, и тогда стропила сломаются. Чтобы грамотно произвести расчет, необходимо иметь калькулятор, рулетку и сам план конструкции крыши. Важно провести точно все замеры ломаной крыши, осуществить расчет, получить общую площадь мансарды.

Перед тем как начинать делать крышу и приступать к формированию стропил, нужно защитить материал от сырости. Для этого все приготовленные части будущей крыши нужно обработать перед монтажом антисептиками. Закупить их в достаточном количестве позволит расчет обрабатываемой площади.

Далее необходима система из балок, чего нет в двухскатной крыше. Крайние балки выставляйте по двум линиям вертикально. Затем установите промежуточные. Максимально допустимое расстояние между ними не более 3-х метров, но оно не должно быть малым.

Каркасы стен

Схема каркаса боковых стен ломаной крыши

Схема каркаса боковых стен ломаной крыши (1 — напольный брус; 2 — стропило; 3 — опорный брус; 4 — балка перекрытия; 5 — привальный брус).

Теперь изготовим каркас стен. Нужно наложить на стойки сверху прогоны из досок и установить остальные стойки. Полученная конструкция в дальнейшем послужит как каркас для будущих боковых стен помещения мансарды. На прогоны нужно установить и прикрепить затяжки. Чтобы впоследствии осуществлять монтаж верхних скатов и без опаски ходить по затяжкам, под них принято ставить подпорку.

После того как вы установите все затяжки, накройте их сверху доской. Далее стоит установить на места боковые стропила, затем можно приступать к установке верхних скатов посредством стропил.

После установки всех затяжек скрепите их сверху доской, придайте дополнительные соединения, и конструкция окажется более жесткой. Затем установите боковые стропила – после этого наступит черед верхних скатов, которыми отличаются ломаные крыши от любой двухскатной.

В самом начале нужно сделать шаблон стропил. Произведите расчет и возьмите подходящий по размеру обрезок доски, временно закрепив его в вертикальном положении на крайнем ригеле. Это и будет стропильная доска. Верхний угол должен совпадать точно с центром ломаной крыши. Подобным образом изготовьте два шаблона будущих стропил одинаковой формы и установите, закрепив их подкосом под уклоном. Далее устанавливаем остальные стропила. Запомните, что на крышу достаточно поставить всего 4 подкоса в разных направлениях. Остальные нужно скрепить дюймовой доской. Расчет верный – эта система придаст устойчивость элементам на время работ.

После этого пора устанавливать каркас фронтона и обшивку. Затем наступает очередь карнизов, отливов, обрешетки и свесов. Можно приступать к кровельным работам. Там, где крыша идет под уклоном, важна страховка, как и в случае с двухскатной.

http://youtu.be/UlLcdOnAHQk

Изоляция и обшивка

Вариант схемы изоляции ломаной крыши

Вариант схемы изоляции ломаной крыши.

Нужно помнить, что, перед тем как начинать монтаж кровельного материала, следует позаботиться о гидроизоляции. Здесь хорош «кровельный пирог» – система из нескольких слоев материала, которой часто оснащают ломаные крыши, и не только их.

Сначала на обрешетку устанавливается специальная пленка. Сверху кладется любой утеплитель. На него укладывается толь, а монтаж с обрешеткой осуществляется дюбелями. Затем идет второй слой обрешетки.

После изготовления ломаной крыши и окончания работ по утеплению кровли дома, наступает время выбора кровельного материала. Несмотря на особенности, которыми обладают ломаные крыши загородных домов, несмотря на несколько углов в их конструкции, особое их устройство, установка кровли производится по привычной технологии.

Обрешетка накладывается на контррейки. Такие крыши не рекомендуют покрывать железом или черепицей, так как в летнюю пору в доме будет жарко. После того как кровля заняла свое место, можно начинать монтаж водостоков.

При строительстве ломаной крыши водоотливы необходимы, так как они будут отводить воду от фундамента дома. Без них срок службы вашего дома сократится вдвое, и такая система просто необходима. Она нужна не только там, где применяются ломаные крыши, но и в любых других случаях.

http://youtu.be/Ga9fhiA0OjI

Окна мансарды

Варианты мансардных окон

Варианты мансардных окон.

В мансарде должны быть и окна! Необходима система естественного освещения. Здесь можно произвести расчет падения света и предусмотреть оконные проемы в нужных местах. Нередко ломаные крыши оснащаются стеклопакетами. Мансардные рамы имеют жесткие требования по технологии их изготовления. Устанавливая их под уклоном на крышу дома, вы подвергаете их лишним нагрузкам.

Материалы, из которого изготавливают мансардные окна, – дерево или ПВХ. Устройство механизма открытия должно быть удобным. Важным моментом при установке мансардных окон является заделка откосов. Здесь нужен точный расчет. Они должны немного выступать над поверхностью крыши.

Наконец, настало время вплотную заняться готовой мансардой, а именно ее внутренней отделкой. Неплохим вариантом для отделки будет гипсокартон. Перед тем как начать с ним работу, необходим каркас из деревянных брусков. Если помещение маленькое, то каркас не обязателен. Сначала обшиваются скаты, потом фронтоны.

Итак, время устанавливать каркас. Шаг направляющих не должен превышать 60 см. Листы крепятся саморезами каждые 25 см. Поскольку крыша мансарды имеет свойство двигаться из-за нагрузок, гипсокартон нельзя крепить встык. Необходимо оставлять между плитами зазор в полсантиметра. Когда мансарда полностью обшита, можно переходить к непосредственной окраске или оклейке обоями. Дело за малым – остановиться на подходящем варианте.

Заключение

Гипсокартон можно заменить на вагонку, как это часто делают. Она применяется при строительстве загородных домов и доступна на любом рынке. Если вы остановите выбор на этом материале, то вам потребуется дополнительная обрешетка. Еще одна разновидность материала, который используют при отделке мансарды, – фанера.

http://www.youtube.com/watch?v=W3EovbolSDE

Так, можно заключить, что крыша ломаная возводится достаточно просто, немногим сложнее, чем знакомая двускатная. В любом случае выбор за вами. Ведь это ваш дом! Можно устраивать сложные ломаные крыши, а кого-то устроит обычная двускатная – выбор всегда за хозяином.
