Конструкции тепличной крыши

При устройстве любой теплицы важно предусмотреть множество факторов, которые будут влиять на эффективность ее использования в дальнейшем. Например, от формы крыши во многом зависит освещенность помещения, циркуляция воздуха. В нашей статье мы рассмотрим различные типы теплиц и их кровли, коснемся устройства такой необычной, но очень эффективной конструкции, как теплица на крыше здания.

Схема устройства односкатной теплицы

Схема устройства односкатной теплицы.

Теплица с односкатной крышей

Односкатные крыши для теплиц чаще всего сооружаются для конструкций, пристроенных к стене дома. Скат ее располагается под определенным углом, обычно его длина составляет 3-4,5 м, при выборе угла наклона учитываем климатические особенности региона. Несущей конструкцией такой крыши является полуферма, покрытие может быть из полиэтиленовой пленки, стекла, поликарбоната.

От двускатных крыш до арочных

Какой вариант кровельной конструкции выбрать для тепличной крыши? Ответ здесь неоднозначный, все зависит от конкретного случая. Двускатные теплицы – это сооружения, которые имеют простые крыши из двух скатов, расположенных под различным углом и соединяемых в коньке. Угол наклона чаще всего составляет от 24 до 30 градусов и зависит от условий освещенности, особенностей климата в регионе. При устройстве скатов необходимо учесть, что в зимнее время снег не должен задерживаться на крыше, свободно сходя вниз.

Виды теплиц по форме

Виды теплиц по форме.

Ширина такой крыши составляет 3-5 м, длина для неотапливаемых помещений может быть различной, для отапливаемых – целиком зависит от способа отопления.

Крыша-матрешка – это необычная разновидность конструкции для теплиц, которая может сниматься на лето. Обычно это съемные теплицы, которые ставятся только на сезон, после чего легко разбираются. При необходимости конструкцию можно оставлять на зиму, демонтируя лишь ее центральную часть. Крыша представляет собой обычную арку, для покрытия применяются поликарбонатные панели.

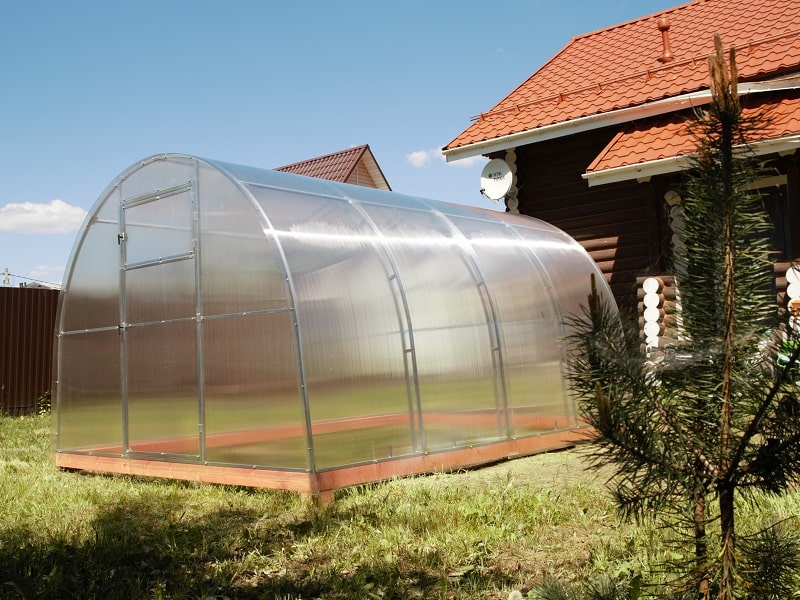

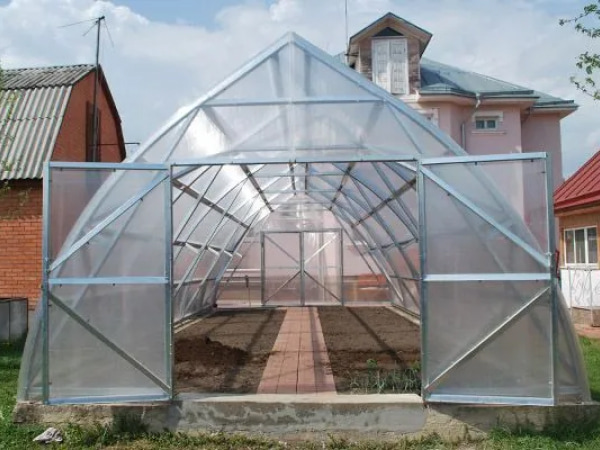

Арочные крыши для теплиц очень распространены, они могут использоваться для конструкций различной высоты и размеров. Такой тип крыши является базовым для многих теплиц. Это двускатная крыша, которая имеет симметричную форму, скаты располагаются под одним углом, в поперечном сечении конструкция теплицы представляет собой арку.

Устройство крыши такой теплицы очень простое, здесь нет необходимости в сооружении сложной стропильной системы. Часто это простые алюминиевые профили, которые покрываются сверху листами из поликарбоната.

Крыши Митлайдера – это особая конструкция, которая имеет двускатную арочную крышу. При этом северный скат делается более крутым, а южный – пологим. В центре они соединяются необычным «ступенчатым» способом, то есть в коньке не сходятся. Стропильная система такой крыши сильно отличается от прочих, здесь имеются две центральные опорные балки, которые находятся на разной высоте.

Схема каркаса теплицы Митлайдера

Схема каркаса теплицы Митлайдера.

На коньковом брусе крепятся элементы стропильной системы северного ската, а для южного – высота всех элементов приходится примерно на 45 см ниже. Это позволяет устроить отличную вентиляционную систему с использованием форточек, находящихся на линии «ступеньки» соединения скатов.

Использование такой крыши дает возможность избежать перегрева теплицы, обеспечить интенсивный воздухообмен по всей площади.

Преимущества устройства теплицы на крыше

Сегодня многие дачники стремятся как можно эффективнее использовать каждый квадратный м своих участков. Касается это и теплиц, конструкции которых часто занимают довольно много места. Выходом из ситуации является установка парников на крышах гаражей, дачных домов, хозяйственных построек.

Но все не так просто, при постройке крышной теплицы необходимо решить ряд вопросов, которые касаются будущих нагрузок на здание, ее обслуживания, устройства отличного слоя гидроизоляции.

Пример устройства теплицы на крыше

Пример устройства теплицы на крыше.

Монтаж теплиц на крыше дома (неземляной метод) осуществляется по различным технологиям, среди которых:

  1. Использование контейнеров, горшков. Это самый простой способ, при котором можно значительно сократить место для размещения, установив многоярусные конструкции. Применяется такая технология при выращивании декоративных растений, зелени, перца, помидоров. Из минусов необходимо отметить то, что при разделении почвы горшками может нарушаться ее структура, то есть для выращивания многих овощных культур такой метод не годится.
  2. Нанесение плодородного земляного слоя. Это дает возможность создать условия, максимально приближенные к природным, но слой такой почвы должен достигать не меньше 20 см, что требует проведения довольно сложных и затратных работ по гидро- и теплоизоляции, расчетов по нагрузке, обеспечении дренажного слоя и прочее.
  3. Гидропоника. Это один из простейших методов, так как уход за растениями минимален. Но есть и минусы: использование большого количества минеральных удобрений, что сводит на нет экологичность технологии.

http://youtu.be/fE8NviOKUVM

Системы полива и вентиляции

При устройстве на крыше дома теплиц особое внимание надо уделять вентиляции и поливу. В качестве системы подачи воды для таких конструкций отлично подходит капельный полив, который не размывает почву и позволяет делать расход воды минимальным. Это важно, так как при проектировании крышной теплицы необходимо предусмотреть, чтобы вода не проникала вниз через перекрытия.

Схема вентиляции теплицы

Схема вентиляции теплицы.

Достигается это особым кровельным пирогом, но нельзя забывать и о том, что постоянное «болото» наверху пользы также не принесет. Поэтому капельный полив соединяет в себе и доставку к корням и растениям должного количества воды, и сохранение слоя почвы в нормальном, слегка увлажненном состоянии. Необходимо также использовать датчики влажности, давления, погодный контроллер, специальные фильтры, без которых соответствующий полив теплицы просто невозможен.

Вентиляция может быть естественной либо принудительной, зависит это от размеров и формы теплицы, требований к микроклимату в парнике. Чаще всего для теплиц на крыше дома применяют монтаж специальных автоматических форточек, которые открываются и закрываются по определенной программе. Но если тепличное хозяйство ставится в условиях города, то в данном случае следует обеспечить наличие фильтров, которые не будут пропускать грязный городской воздух внутрь.

Отопление для теплицы на крыше

Любые парники требуют дополнительного отопления, что особенно важно в холодные месяцы. Устройство теплицы на крыше дома требует особенного внимания к решению этой проблемы, так как здесь надо учитывать особенности утепления всего здания, нельзя допускать перегрева внутренних помещений.

Обеспечить такое отопление можно несколькими способами, среди которых:

  • естественные процессы, то есть применение теплых грядок и коллекторов (в данном случае можно легко получать и воду для полива нужной температуры);
  • использование дровяных печей (отлично подходит для дачных и загородных домов, так как такая система отопления может использоваться для обогрева всего строения, а не только теплицы);
  • расположение теплицы около лифтовых шахт, которые теплее всех остальных конструкций дома;
  • применение рекуперации;
  • установка инфракрасных и электрических обогревателей.

http://youtu.be/cpoWx9VuzZ0

Варианты освещения

Для любой теплицы важно обеспечение должного уровня освещения и длительности светового дня. Условия эти различны, зависят они от типа выращиваемых растений, но практически в любом случае в зимнее время требуется дополнительный искусственный источник.

Виды ламп для теплиц

Виды ламп для теплиц.

Для теплиц, которые устанавливаются на крыше дома и подключаются к электрической системе дома, рекомендуется использовать светодиодные осветительные лампы для парников, которые имеют в комплекте не только осветительный прибор и блок питания, но и датчики освещения, управление при помощи микропроцессоров.

Преимущества таких систем состоят в следующем:

  • спектральный состав подобного освещения достаточен для выращивания самых различных культур, во многих случаях он считается оптимальным;
  • при помощи светодиодных ламп можно легко управлять фотохимическими процессами роста растений;
  • сроки службы таких ламп составляют до 11 лет непрерывной работы;
  • потребление электроэнергии снижено в 5-20 раз, что очень важно, так как большая часть расходов приходится именно на освещение и отопление теплиц;
  • для человека такие светильники абсолютно безопасны;
  • температура нагрева корпуса составляет всего 45 градусов тепла;
  • располагать такие светильники можно довольно близко от растений, не опасаясь, что листья либо бутоны начнут высыхать;
  • нет необходимости монтировать тяжелые, дорогие системы для подвеса ламп;
  • эффективность, достигаемая малым расхождением пучка света;
  • корпуса изготовляются из пожароустойчивых, ударопрочных материалов, не боятся условий повышенной влажности, перепадов температур.

Использование светодиодов для крышных теплиц позволяет создавать также дополнительное, мягкое освещение в ночное время.

http://youtu.be/cFZ26OGb_6s

Где можно размещать теплицы?

Кровля дома все чаще рассматривается как место для установки теплицы, но касается это по большей части невысоких дачных домов. Где еще можно размещать такие тепличные хозяйства без ущерба для конструкции всего здания? Ответ прост: практически везде.

Для загородных участков отлично подходят для теплиц крыши гаражей, хозяйственных построек, частных домов (если кровля плоская), пристроек. В условиях города теплицы можно размещать на крышах школ, институтов, торговых центров, обычных малоэтажных жилых зданий. Такой способ устройства тепличного хозяйства даст возможность не только выращивать экологически чистые продукты для собственного потребления, но и получать дополнительную финансовую выгоду.

Кроме того, установленная на поверхности кровли теплица либо парник позволяют значительно улучшить микроклимат в самом доме, сократив расходы на отопление. Для самого парника сокращаются объемы средств на подвод инженерных коммуникаций, которые необходимы для обеспечения должных условий (отопления, дополнительного освещения, полива и прочее). Одним словом, это удобно и выгодно!
