Инструкция по монтажу наслонных стропильных систем

Кровля применяется практически в каждом строении, поскольку является эффективной защитой крыши от негативных атмосферных воздействий. Наиболее распространенными являются два типа кровельных систем: наслонные и висячие. Наслонные кровельные системы, инструкция по монтажу которых описана ниже, используются при наличии промежуточных стен, которые можно использовать в качестве опоры конструкции.

Виды стропильных систем крыш

Виды стропильных систем крыш.

{reklama1}

Подготовка к сооружению наслонных стропильных систем

Перед тем как начать монтаж стропильной системы, обязательно необходимо проверить верхний уровень различных участков перекрытий и стен – при значительных расхождениях этого параметра потребуется выполнить выравнивание для максимально возможного совпадения уровней. Делается это для облегчения процесса изготовления отдельных стропильных элементов: при горизонтальной поверхности крыши используется их шаблонное изготовление. Кроме того, при расчете нагрузки на каждый узел поверхность крыши принимается абсолютно плоской – даже небольшие расхождения способны снизить надежность стропильной системы.

При выравнивании следует учитывать материал, из которого изготовлена конструкция дома. Например, если стены дома выложены из кирпича или пеноблоков, то отличным материалом для выравнивания является цементно-песчаный раствор, из которого формируется стяжка. Если же стены дома собирались из деревянных строительных материалов, то эффективно будет применение деревянных прокладок.

Установка мауэрлата

Виды наслонных стропил

Виды наслонных стропил.

Мауэрлатом называется конструкция, выполненная из отесанных с двух сторон брусьев или бревен и предназначенная для равномерного распределения нагрузок, оказываемых крышной конструкцией на площадь стен. Применение мауэрлата позволяет достичь дополнительной жесткости стропильной системы при небольшом расходе материалов. Укладывать мауэрлат можно двумя способами: непосредственно под стропила или на всю длину стены. Второй вариант отличается большей жесткостью создаваемой конструкции, а первый является более экономичным.

До того как будет начата укладка мауэрлата, следует выполнить гидроизоляционный слой по всей площади верхнего торца стен. Делается это для предотвращения гниения бруса. Для формирования гидроизоляционного слоя может использоваться как обычный рубероид, укладываемый не менее чем в два слоя, так и другие рулонные и мастичные материалы.

Предварительно брусья раскладываются между фронтонами по всей длине противоположных стен. При этом необходимо соблюдать одинаковый уровень их верхней грани по всему периметру крыши. Также требуется соблюдать одинаковое по всей длине расстояние между брусьями. Наиболее подходящими для сооружения мауэрлата являются брусья из древесины лиственных пород, которая прошла антисептическую обработку.

В качестве самого популярного и надежного крепежного материала при монтаже мауэрлата к армопоясу используются анкерные болты. Они предварительно закрепляются в армопоясе во время его заливки. Наиболее трудоемкой операцией является высверливание в определенных местах мауэрлата отверстий под анкерные болты, поскольку практически невозможно установить их абсолютно вертикально. В этом случае пользуются шаблоном – прямой доской, прикладываемой к анкерному болту, на которой отмечается его точная проекция. Затем полученная разметка переносится на мауэрлат, высверливание отверстий производится с его нижней грани.

Схема устройства мауэрата

Схема устройства мауэрата.

Технология надевания мауэрлата с готовыми отверстиями на анкерные болты заключается в укладке его на несколько досок и постепенном уменьшении их количества. Во время этой операции может понадобиться подбивание болтов. В завершении выполняется накручивание гайки на болты или приваривание к ним куска арматуры.

Другой способ крепления мауэрлата заключается в просверливании в нем и армопоясе отверстий диаметром 12 мм. Для этой операции необходимо сверло длиной не менее 300 мм. Затем в полученные отверстия забиваются отрезки арматуры диаметром 12 мм. После захода арматуры на всю глубину производится загибание ее верхнего конца.

Устройство лежня

Строительство наслонной стропильной системы может выполняться как с лежнем, так и без него. Если проектом не предусмотрена установка лежня, то в этом случае устройство крыши производится со стойками. В случае же необходимости монтажа лежня разметку его положения следует выполнять относительно мауэрлата – для этого необходимо отметить срединную линию полученной конструкции.

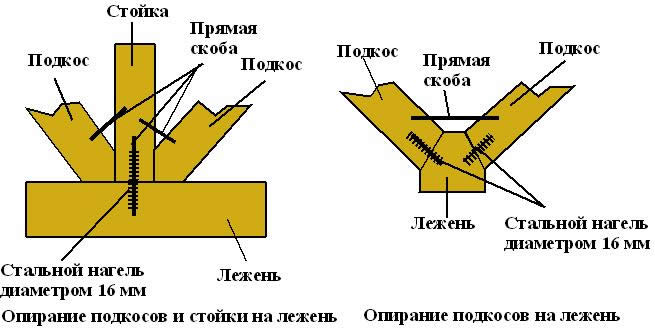

Схема опирания на лежень

Схема опирания на лежень.

{reklama2}

Для определения расстояния от фронтонного и бокового мауэрлатов до концов лежня следует пользоваться проектными размерами. В случае устройства вальмовой крыши эти расстояния будут одинаковыми. Между лежнем и внутренними стенами дома необходимо выполнить слой гидроизоляции. Для крепления лежня можно использовать скобы, проволочные скрутки или анкерные болты (эти элементы закладываются в процессе возведения стен или при формировании армирующего пояса). До и во время закрепления лежня следует проверять его горизонтальность.

Сооружение стоек и прогона

Расположение затяжки

Расположение затяжки.

Разметка стропильных ног

Параметры для расчета стропил

Параметры для расчета стропил.

При качественном выполнении предыдущих этапов (укладки мауэрлата, установки стоек) для разметки стропильных ног, продолжающей монтаж стропильной системы, изготавливается шаблон. При существенных расхождениях в геометрических размерах стропильной конструкции сначала монтируются крайние стропильные ноги, а затем между ними натягиваются шнуры, использующиеся для разметки и распиловки остальных стропильных ног.

При установке стропильных ног необходимо соблюдать проектный шаг. Их окончательное закрепление осуществляется лишь после полной установки и проверки соответствия положения проектным параметрам. Существует два варианта крепления стропильных ног, использующихся, соответственно, для сооружения распорных или безраспорных конструкций.

В первом случае крепление низа стропильной ноги выполняется неподвижно (или на ползун), а верх, уложенный на прогон, может упираться в прогон или стропилину, а также сшиваться с ней нахлестом. Для этого после укладки стропилины на прогон и углом на внутренний угол мауэрлата производится нанесение на ее боковую поверхность линий, параллельных мауэрлату. После спиливания отмеченного куска стропильная нога устанавливается на мауэрлат и закрепляется. После установки аналогичным образом стропилины с другой стороны, их верхние концы скрепляются с помощью одного из следующих методов: спиливанием одной стропилины параллельно грани другой стропилины и скреплением их внахлест, запиливанием стропилин на угол и скреплением встык.

http://youtu.be/gm9xv9JLozQ

Другой вариант креплений стропильных ног заключается в неподвижном закреплении низа и верха стропильной ноги врубкой при помощи зуба. В этом случае угол стропилины упирается либо в центр, либо во внешний угол мауэрлата, после чего отчерчиваются линии, по которым выпиливаются выемки под мауэрлат (снизу) и прогон (сверху). Удобно производить разметку по шаблону. При выпиливании нет необходимости в снятии стропильной ноги с прогона и мауэрлата: она переворачивается, куски выпиливаются и затем снова переворачивается на место.

Окончательным этапом строительства стропильной системы крыши является установка «кобылок» для монтажа карнизного свеса. Его длина не должна превышать 60 см. После этого выполняется окончательное скрепление полученной стропильной системы, а также демонтаж с крыши вспомогательных крепежных элементов и лесов.
