Переходные мостики для крыши: безопасность ремонтных работ

Переходные мостики для кровли – это специальная конструкция, которая спроектирована для безопасности и удобства передвижения по крыше. Представляют собой мостики перфорированную металлическую полосу, поверхность которой имеет зубцы, ребра, специальные отверстия, не позволяющие скапливаться на них снегу, льду, воде. Такие мостики предотвращают скольжение, гарантируя отличное сцепление подошвы обуви и металла.

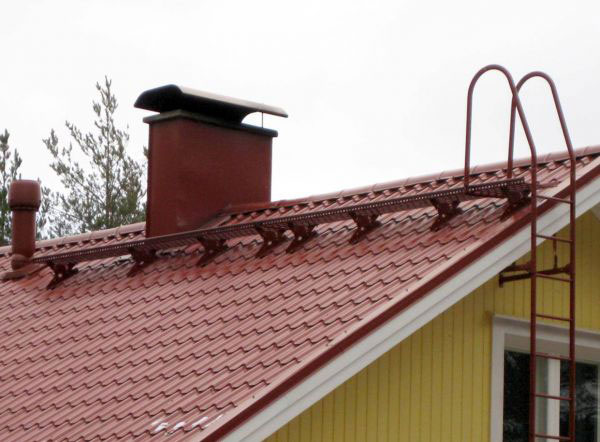

Переходной мостик и лестница для крыши

Переходной мостик  и лестница необходимы для безопасного перемещения по кровле.

Но используются они не только для безопасности, но и для сохранения целостности кровельного покрытия. Например, асбестоцементная кровля, металлочерепица и многие другие под воздействием веса человека ломаются или прогибаются, что недопустимо, поэтому специалисты рекомендуют сразу при монтаже ставить такие ходовые мостики на крыше.

Сегодня производители выпускают несколько вариантов мостиков для крыш, но отличаются они только длиной, устройство их в основном одинаковое. Установка такой конструкции рекомендована не только для крутых крыш, но и для довольно пологих, крепят их поперек ската и вдоль, часто применяют в качестве кровельных лестниц.

Кронштейны мостиков могут регулировать угол наклона, на рабочей поверхности после монтажа не остается никаких выпирающих деталей, которые могут представлять опасность при передвижении.

Ставить ходовые мостики можно для любых кровель: из профнастила, ондулина, металлочерепицы, керамической черепицы, для фальцевой кровли, из асбестоцементного волнистого листа и прочих. Для каждого типа материала разработаны свои типы кронштейнов, что позволяет выполнить монтаж максимально качественно, не повредив покрытия.

Предназначение и эксплуатация переходных мостиков

Металлический переходной мостик

Мостики переходные выполняются из профиля с решетчатой поверхностью и многочисленными зубцами и ребрами.

Любая кровля требует периодического ухода и очистки, проведения осмотра, ремонтных работ. Именно для этого и были разработаны кровельные мостики, укрепляемые на поверхности ската. Они представляют собой штампованную металлическую пластину различной ширины, за счет которой можно легко и безопасно передвигаться по поверхности крыши.

Мостики имеют перфорацию по всей поверхности, ребра и зубчики, которые обеспечивают отсутствие скольжения по поверхности металла, специальные бортики, часто комплектуются ограждениями.

Проведение ремонтных работ с подобными мостиками безопасно, эта конструкция дает возможность защитить от повреждений и сам кровельный материал. Кровли из асбестоцементных листов, металла, черепицы и прочего не позволяет ходить по ней, так как листы легко проминаются и трескаются. Обслуживать ее можно только в мягкой обуви, наступать допускается в волны и в места, где проходит обрешетка. Но подобные условия не всегда удобны и возможны, поэтому мостики в данном случае являются отличным вариантом выхода из ситуации.

Комплект переходного мостика

Комплект переходного мостика: 1 – переходный мостик; 2 – элемент крепления; 3 – нижний фиксатор; 4 – соединительная планка; 5 – болт + гайка; 6 – болт с фиксатором; 7 – гайка с фланцем.

Преимущества монтажа ходовых мостиков

Ходовые мостики представляют собой металлические пластины, которые крепятся к поверхности крыши под определенным углом. Сегодня они выпускаются отдельными секциями, длина которых может достигать от 1 до 3 м. Монтаж мостиков обеспечивает такие преимущества использования:

Переходной мостик из гладкого профиля

Решетчатый профиль для переходного мостика иногда заменяют гладким.

  • возможность безопасного передвижения по крыше;
  • сохранение целостности кровельного материала при проведении самых различных работ, которые требуются;
  • при необходимости мостики могут наращиваться, они очень легко крепятся к крыше, для каждого отдельного типа имеются специальные кронштейны;
  • перемещение по мостикам очень легкое, благодаря тому что все элементы надежно зафиксированы;
  • при необходимости угол наклона платформы можно легко отрегулировать, устройство конструкции позволяет сделать это, просто подобрав соответствующие отверстия на кронштейнах, зафиксировав угол при помощи болтов;
  • вода на конструкции не скапливается, то же самое можно отметить и про снег, лед, которые часто представляют большую опасность при передвижении по крыше;
  • в некоторых случаях ходовые мостики используются в качестве ступеней для кровельных лестниц, при сборке рабочих площадок;
  • конструкция эта может выполнять роль снегозадержателей, обеспечивает безопасность находящихся под свесами кровли при падении больших веток, сосулек и прочего.
Пример крепления переходного мостика

Переходной мостик можно установить на кровлю любого типа.

К особенностям мостиков можно отнести их устройство:

  • мостики пропускают более 50% снега, вода на их поверхности не задерживается благодаря перфорации платформы;
  • конструкция быстро и легко наращивается дополнительными платформами;
  • все элементы крепежа находятся в пазах, они не выступают на поверхности, не мешают безопасной ходьбе по крыше;
  • максимально допустимое расстояние между элементами крепления – 1,2 м, что вполне достаточно для обеспечения надежности и прочности конструкции.

Стандартная комплектация переходных мостиков

Ходовой мостик – это металлическая платформа с шириной в 350 мм, длина каждой секции может составлять от 1 м до 3 м. Шаг крепежа может быть различным, но, независимо от длины мостка, должно быть в наличии не меньше трех точек крепления.

Стандартная комплектация каждой такой конструкции представляет собой:

Ходовой мостик с ограждением

Кровельное ограждение – вертикальное ограждающее устройство, предупреждающее падение при передвижении по ходовому мостику.

  • платформу (верхняя поверхность металлической штампованной пластины может быть различна, чаще всего используют мостки с ребристыми перемычками, похожие на лесенку);
  • элементы крепления, то есть кронштейны, которые имеют несколько отверстий для выставления угла наклона платформы;
  • нижний фиксатор, позволяющий надежно закрепить пластину к поверхности кровли;
  • соединительные планки для крепежа кронштейна и фиксатора;
  • болты с фиксатором М8*35.8 для крепежа пластины и кронштейна;
  • болты М8*16 и гайки М8*22 для крепления фиксатора и кронштейна;
  • гайки с фланцами М8*8.

В некоторых случаях устройство мостиков предполагает наличие специального ограждения наподобие лестничного, что дает возможность безопасно передвигаться даже на большой высоте. В таком случае в комплект поставки дополнительно идут элементы крепления для ограждения. Иногда комплект дополняется рельсом безопасности, изготовленного из металла. Такая конструкция надежнее ограждений, работает рельс автоматически, обеспечивая индивидуальную страховку любому, кто поднялся на крышу, независимо от комплекции, веса, роста.

Следует помнить, что элементы крепежа выпускаются различные, приспособленные под определенный тип кровельного покрытия, например, только для шифера, металлочерепицы и прочего.

При покупке ходовых мостиков надо помнить, что при стандартной ширине их длина будет зависеть от того, для какого кровельного покрытия они применяются:

  • для металлочерепицы длина платформы может составлять 935 мм;
  • кровля из асбестоцементного листа, гибкой черепицы, профнастила требует использования конструкции с длиной в 1 м;
  • для фальцевой кровли берут пластины с длиной в 1,1 м.

Угол наклона может регулироваться на 15 и 30 градусов в зависимости от уклона ската крыши.

Как рассчитать правильно количество мостиков?

Устройство мостиков начинается с правильного расчета их количества:

Схема устройства и крепления кровельной лестницы

Схема устройства и крепления кровельной лестницы.

  • для начала необходимо определить точки, к которым нужен доступ. Чаще всего это антенны, вентиляционные либо дымоходные трубы, люки и прочее;
  • теперь надо определить необходимость этих мостиков, возможно, с балкона вы сможете достать до нужной точки быстрее и легче;
  • теперь рассчитываем длину от люка либо другого выхода на крышу до необходимой точки – это и будет длина всей платформы;
  • правильно подбираем кронштейны, которые подходят под конкретно ваш тип кровельного материала. Количество кронштейнов для панелей разной длины может отличаться!

Особенности монтажа на кровле

Устройство мостиков рекомендуется поперек ската, но, в том случае когда крыша у вас пологая, можно делать и вдоль, применяя мостики в качестве лестницы. Для выполнения работы необходимы самые простые инструменты: строительный уровень, карандаш, шуруповерт.

Сначала размечаем участок, где будут проходить мостики, затем определяем точки крепления. Теперь прикручиваем сначала планки, затем к ним фиксаторы кронштейнов. После подбора правильного угла наклона выбираем отверстия на кронштейнах и прикручиваем их болтами к фиксаторам. Последними монтируются мостики, при необходимости после них – ограждения.

http://youtu.be/gtJ2lIrWW8Y

Ходовые мостики для кровли – это отличный способ обезопасить себя при ремонтных и эксплуатационных работах на крыше. Представляют они собой плоскую металлическую платформу, которая при помощи кронштейнов крепится к поверхности крыши. Сам монтаж очень простой, занимает мало времени.
