Кровля: коньковые узлы и примыкания к дымоходам и стенам

Функциональное назначение кровли заключается не только в надежной защите крыши от неблагоприятных внешних факторов (ветровых нагрузок, атмосферных осадков, температурных колебаний и др.), но и в повышении общей эстетичности постройки. Для успешного выполнения данных функций необходимо, чтобы все узлы кровли монтировались с тщательным соблюдением технологии. Одними из главных факторов, влияющих на характеристики создаваемой кровли, являются устройство примыкания к стене и дымовым трубам и коньковый узел.

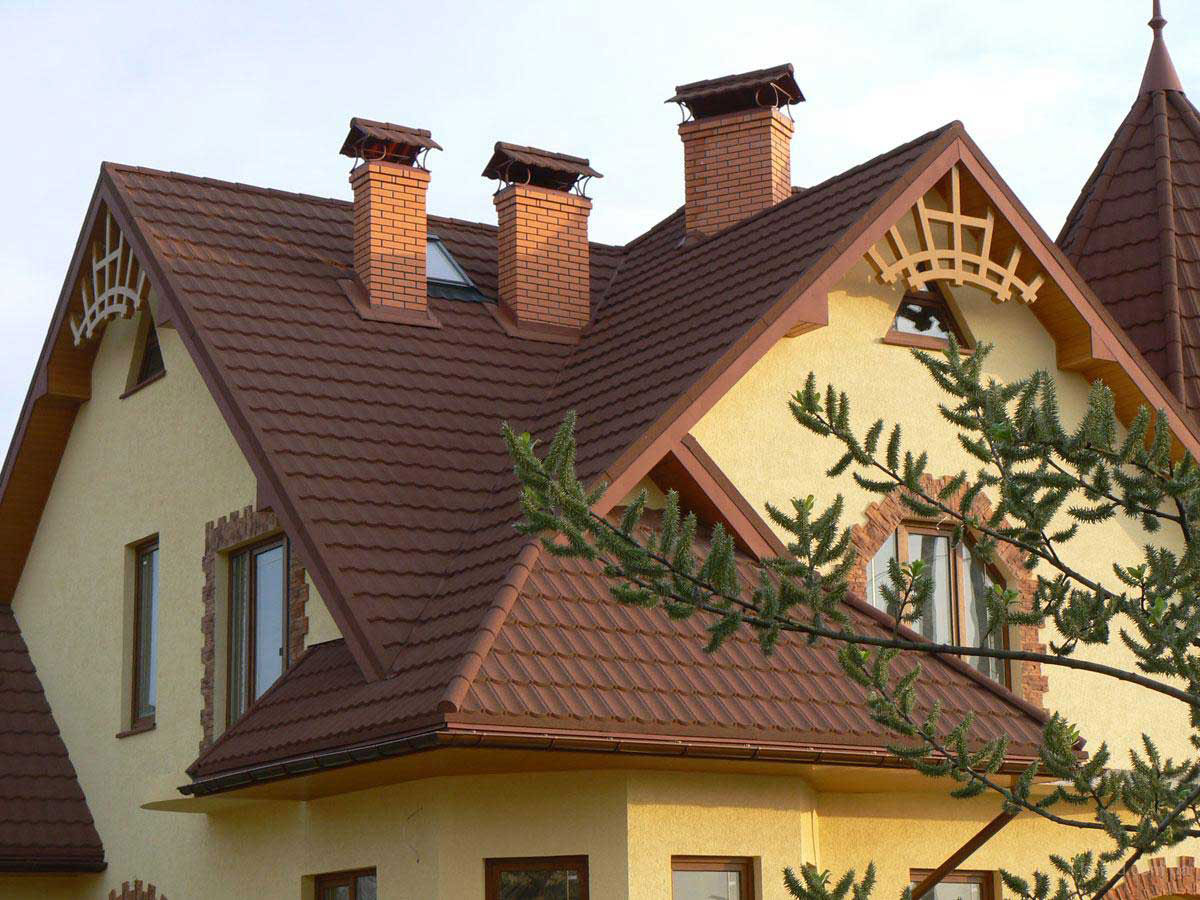

Сложная кровля

Функциональное назначение кровли заключается в надежной защите крыши от неблагоприятных внешних факторов и повышении общей эстетичности постройки.

Следует отметить, что основные этапы формирования данных узлов мягкой кровли не зависят от конструкции самой крыши, которая может быть односкатной, двухскатной, шатровой, вальмовой, полувальмовой и мансардной или ломаной. Наиболее популярными являются крыши односкатного (применяются в малогабаритных постройках), двухскатного (применяются в малоэтажном строительстве) и мансардного (применяются при необходимости расширения жилого пространства за счет формирования чердака) типа. Ниже рассмотрено устройство примыкания и коньковый узел, которые имеет скатная крыша данных типов при использовании мягких кровельных материалов.

До начала работ потребуется приготовить следующие инструменты:

Монтаж коньковой черепицы

Схема монтажа коньковой черепицы.

  • молоток;
  • ножовка;
  • рулетка;
  • нож;
  • карандаш;
  • мастерок для нанесения клеящей смеси;
  • меловая веревка для выполнения разметки.

Также не стоит забывать о технике безопасности при работе на высоте и использовать защитные перчатки.

Формирование коньковых узлов кровли

Устройство коньковых узлов выполняется на двухскатных и мансардных кровельных сооружениях. В этом случае скаты мягкой кровли формируются по стропильной конструкции, состоящей из стропильных ног и обрешетки, которая может быть сплошной или разреженной. На обрешетку крыши укладывается один слой влагостойкой фанеры, закрываемый сверху паропроницаемым подкладочным материалом, обеспечивающим вентиляцию, необходимую для предотвращения гниения деревянных элементов. Для более эффективной вентиляции применяются брусья 50х50 мм, укладываемые между фанерой и стропильными ногами, перпендикулярно последним.

Коньковый узел подвержен максимальному воздействию ветра и атмосферных осадков.

Поэтому коньковые мягкие кровельные материалы для крыши обладают улучшенными прочностными характеристиками. Кроме того, коньковые узлы кровли должны выдерживать существенные нагрузки в зимний период от образующихся наледей и обладать отличной герметичностью.

Монтаж коньковой черепицы

Схема примыкания кровли к кирпичной стене

Схема примыкания кровли к кирпичной стене. Для заделки примыкания скатов кровли к стене использовать пристенный профиль.

Перед тем как начать устройство конька, необходимо, чтобы скатная крыша имела полностью законченную укладку кровельных материалов на высоту, достаточную для их перекрытия коньковой черепицей. В простейшем случае коньковый узел формируется укладкой и закреплением коньковой черепицы непосредственно на скаты уложенной мягкой кровли. Для этого с ее нижней части удаляется защитная пленка и черепица укладывается короткой стороной параллельно ребру, образованному скатами, и перегибается на обе их стороны. При укладке требуется соблюдать нахлест 50-100 мм. Для надежного крепления каждой черепицы используются 4 гвоздя (на каждом скате по 2). Крепление последней черепицы на коньковый узел осуществляется на битумную мастику.

Более эффективным является коньковый узел, устройство которого выполняется с дополнительной вентиляцией. В этом случае брусья, фанера и кровельный материал каждой плоскости, которыми формируется скатная крыша, не соединяются в верхней точке, и возникает необходимость в монтаже каркаса конька. Его конструкция состоит из шести брусьев 50х50 мм (по 3 на каждом скате), располагающихся по всей длине кровли вдоль угла, образуемого плоскостями скатов. Первый брус на каждом скате крыши укладывается по верхней границе кровли, а последующие параллельно ему, через одинаковые расстояния. Затем на них выполняется настил из влагостойкой фанеры и мягкой кровли, которые соединяются в верхней точке, после чего данный коньковый узел закрывается коньковой черепицей. Нижние торцы каркаса конька закрываются карнизной планкой.

Особенности формирования примыканий на кровле

В некоторых постройках скатная крыша имеет сложную пространственную конфигурацию с различными выступающими элементами: частями стен, дымовыми трубами и др. В таких случаях возникает необходимость в устройстве примыканий – конструкционных узлов мягкой кровли, обеспечивающих надежную гидро- и теплоизоляцию крыши, а также необходимую прочность для противостояния механическим нагрузкам, создаваемым ветром и другими атмосферными явлениями и осадками. Монтаж примыканий к стене и дымовым трубам выполняется после того, как кровельное покрытие будет доведено до этих элементов постройки.

http://youtu.be/-Huo94LGoLY

Примыкания кровли к кирпичным стенам

Перед формированием примыкания к стене необходимо, чтобы ее поверхность была оштукатурена на всю высоту примыкания (не менее 30 см). После этого по всей его длине прибивается деревянная рейка треугольного сечения (не менее 50х50 мм), на которую заводится подкладочный ковер и обычная черепица. Затем на битумную мастику приклеивается ендовый ковер, прикрепляемый к стене в верхней части при помощи планки примыкания и дюбель-гвоздей. Ендовый ковер должен заходить на стены на высоту не менее 30 см и на скат не менее 15 см. Герметичность верхнего торца сформированного примыкания к стене обеспечивается силиконовым герметиком.

Схема примыкания кровли к дымоходу

Схема примыкания кровли к дымоходу.

Примыкания кровли к дымовым трубам

Наиболее популярными материалами для дымовых труб являются кирпич и металлические трубы. Перед тем как начать устройство примыкания мягкой кровли к кирпичным дымовым трубам, их внешняя поверхность оштукатуривается на высоту вертикальной части примыкания (не менее 30 см). Затем по периметру примыкания набивается деревянная рейка треугольного сечения (не менее 50х50 мм), на которую заводится черепица, формирующая скат кровли. Поверх нее на битумную мастику стелется выкройка из ендового ковра соответствующих размеров, которая должна заходить на трубу на высоту не менее 30 см и на скат не менее 15 см. Верхняя часть полученного примыкания герметизируется и закрывается планкой примыкания, закрепляемой дюбель-гвоздями.

http://youtu.be/MC2hRoWDzdg

Устройство примыкания мягкой кровли к металлическим дымовым трубам выполняется с использованием конусных гофрированных уплотнителей соответствующего диаметра. Такой уплотнитель надевается на трубу и крепится к ней в верхней части хомутом. Его нижняя часть устанавливается на обрешетку и крепится к ней шурупами через уплотнительное кольцо. После этого завершается монтаж кровельного материала впритык к уплотнительному гофрированному конусу.
