Варианты примыканий дымохода

Индивидуальный дом, как правило, снабжен собственной системой отопления, независимо от вида: угольное, пеллетное или газовое. Часто в одном доме можно встретить комплексную отопительную систему, что позволяет без проблем заменять при необходимости одно топливо другим. Но при любом энергоносителе в обязательном порядке на крыше организуется дымоход в целях отвода продуктов горения. В результате в процессе строительства неизбежно возникает вопрос, как правильно организовать примыкание вокруг выхода дымохода.

Выход трубы через крышу:схема устройства

Выход трубы через крышу:схема устройства.

Дымоход можно организовать на следующих этапах:

  •  при осуществлении капитального ремонта или реконструкции кровли;
  •  при монтаже или смене нового источника отопления;
  •  в процессе строительства здания.

При монтаже узла отопления в уже действующем здании лучше всего для котла определить отдельное помещение, пристройку. Это способствует сохранению чистоты в доме и безопасности жителей. Да и сам вариант организации котельной менее затратный и трудоемкий.

Выход дымохода через крышу из металлочерепицы

Труба дымохода в коробе

Дымоход можно организовать почти на любом этапе строительства.

При монтаже дымохода через крышу из металлочерепицы будьте готовы, что придется делать выход через все кровельные слои, включающие:

  • отделку потолка внутри помещения. Если дымоход располагается ближе к стене, то, соответственно, и отделку на стене;
  • чердачное перекрытие;
  • стропильную систему;
  • пароизоляционный слой;
  • утепляющий слой;
  • контробрешетку;
  • обрешетку;
  • гидроизоляционный слой;
  • кровельное покрытие из металлочерепицы.

Если работы будут произведены небрежно, то в процессе эксплуатации не избежать следующих проблем:

  • намокание утеплительного слоя и, как следствие, потеря его свойств и качеств;
  • попадание влаги в подстропильное пространство повлечет протечки и гниение деревянных элементов. В том числе потеки могут образоваться на стене и потолке;
  • нарушение целостности стропильной системы приведет к ее разрушению.

Местоположение дымоходов

Первоначально определяется место выхода дымохода из крыши из металлочерепицы. Не рекомендуется осуществлять монтаж трубы дымохода в ендовых, так как там отсутствует возможность выполнения полной гидроизоляции. Зимой в этих местах самый большой снежный покров, что может привести к повреждению примыкания дымохода к металлочерепице и протечкам.

Не рекомендуется также выбирать местоположение дымохода вблизи от мансардных окон, так как дым или угарный газ может посредством порывов ветра попадать в помещение мансарды.

Самый оптимальный вариант – место возле конька. Независимо, будет ли он примыкать к стене либо идти по центру сооружения без опоры.

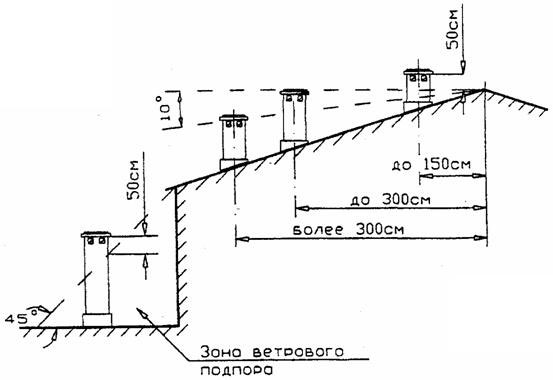

Высота трубы над крышей зависит от места ее размещения

Высота трубы над крышей зависит от места ее размещения.

Здесь наименьшее скопление снега зимой, меньший выход дымохода над поверхностью кровли и меньший риск разрушения трубы в результате воздействия атмосферных явлений. Еще один плюс небольшого выхода трубы – минимальное образование конденсата в холодное время года.

Тем не менее, не забудьте, что чем ниже по скату труба дымохода, тем выше она должна выступать над поверхностью кровли. Т.е. если конструкция располагается ближе к боковой стене.

Примыкание вокруг выхода дымохода: конструкция

Трубы для дымохода производятся из разнообразных материалов:

  •  асбестоцементная или металлическая труба;
  •  огнеупорный кирпич и т. п.

Для каждого организуется разная конструкция выхода сквозь крышу из металлочерепицы, разная система гидроизоляционных слоев, согласно строительными нормам и правилам. Основное влияние на выбор конструкции оказывает вид энергоносителя, отопительного котла или камина.

Так, если планируется использовать торф или уголь, то категорически запрещен монтаж дымохода из металлический трубы.

Помимо этого, следует установить искроуловители, представляющие собой металлическую сетку. При таком топливе рекомендуется утолщить слой дымохода, что находится ближе к стене.

Изоляции трубы на крыше

Изоляции трубы на крыше.

В целях лучшей гидроизоляции примыкание трубы к металлочерепице рекомендуется организовывать квадратного либо прямоугольного сечения, так как для данного вида существует множество вариаций готовых элементов примыкания.

Строительные нормы и правила монтажа примыкания дымохода к металлочерепице определяют установку горючих материалов не менее чем в 15 – 23 см от наружной поверхности дымовой трубы. Это элементы стропильной системы, паро- гидроизоляционные пленки, некоторые виды утеплителя на кровле и стене.

Вокруг дымоходной трубы организуется собственная стропильная система. Для утепления используются негорючие материалы на основе базальта или стекла.

Если выход дымохода организуется на крыше эксплуатируемого здания, то паро- и гидроизоляционные материалы надрезают по типу конверта, края подворачиваются и крепятся к стропильной системе. Места крепления пленок можно подвергнуть дополнительной герметизации, установив уплотнительную ленту или иной клейкий материал.

Жесткое примыкание к трубе

В случае жесткого примыкания к трубе возможно нарушение циркуляции воздушных слоев в подкровельном пространстве. Во избежание этого необходимо установить дополнительную систему вентиляции, как вариант – аэрационные решетки или прочие аналогичные конструкции.

http://youtu.be/MC2hRoWDzdg

При выборе металлической дымовой трубы вокруг дымохода организуется короб, заполняемый негорючим материалом (базальтовый утеплитель, минеральная вата, т.е. те, что возможно использовать и в стене дома).

Альтернативные варианты дымохода

Прежде чем организовать выход дымохода через крышу из металлочерепицы, можно рассмотреть вариант применения стандартных модульных дымоходов, называемых также «сэндвич». Материалом для организации подобных дымовых труб являются:

  • сталь;
  • керамика;
  • алюминий;
  • пластик;
  • асбестоцемент;
  • стекло;
  • шамотная глина.

Каждый материал обладает своими достоинствами и недостатками и применяется в зависимости от энергоносителя. Главное преимущество подобных систем – это возможность избавиться от строго вертикального монтажа дымохода, что при эксплуатации здания вполне актуально.

http://youtu.be/qblSOVn6ixo

Осуществить монтаж дымохода на крыше из металлочерепицы может любой, кто знаком со строительным делом. Главное – соблюдать все технические моменты и правила пожарной безопасности.

Важно помнить, что любой дымоход ни в коем случае нельзя жестко крепить с крышей из металлочерепицы, так как в случае большого скопления снегового слоя или прочих атмосферных неприятностей может нарушиться целостность кровли, что, в свою очередь, повлечет за собой разрушение дымохода, а это уже чревато пожаром.
