Как монтировать крышу мансардного типа?

Французское слово «мансарда» получило свое название от придворного архитектора императрицы Анны Австрийской – Франсуа Мансара, который является изобретателем мансардного этажа. Такая конструкция верхней части здания настраивает на романтический лад благодаря открытому застекленному пространству, через которое прекрасно видно небо, солнце или луна, звезды, а также крыши соседних строений.

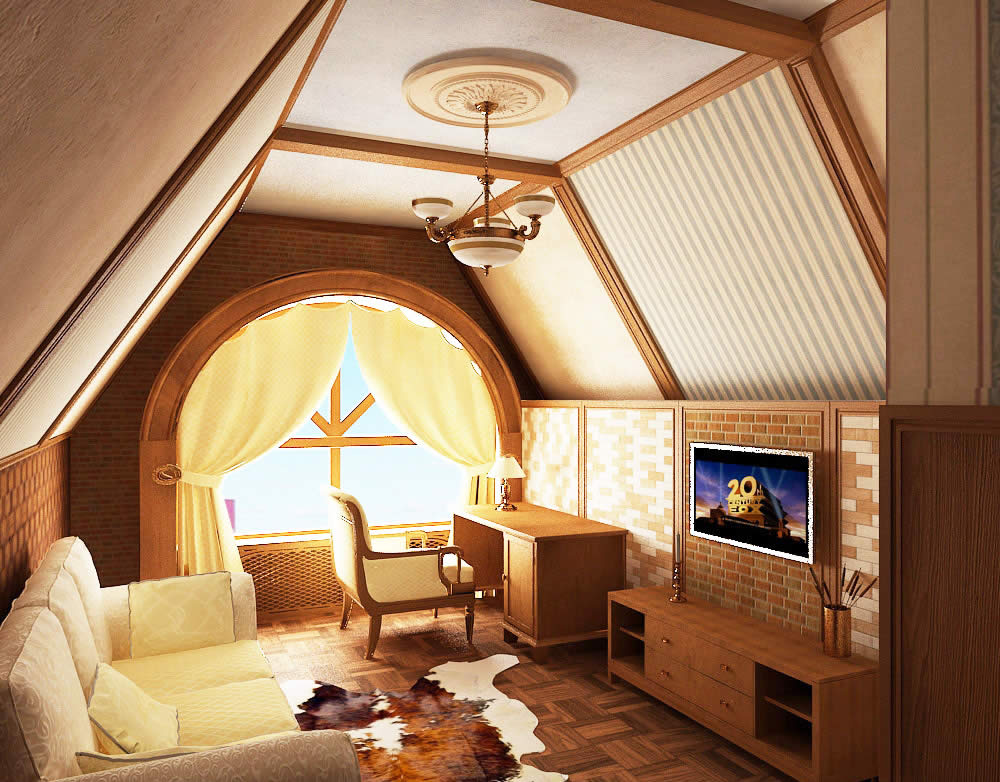

Обустроенная мансарда

Мансарда можно сделать жилым помещением, для этого необходимо утеплить стены и крышу, провести отопление.

Мансарду можно переоборудовать из обычного чердака, и такой монтаж крыши не только увеличит жилую часть дома, но и уменьшит потери тепла. Кроме того, улучшится эстетичный вид самого здания.

Монтаж или строительство мансардной крыши подразумевает наличие профессиональных инструментов, оборудования, а также требует определенных знаний. Возведение мансардного этажа можно разделить на несколько этапов:

  • установка стропильной системы;
  • монтаж дополнительных креплений;
  • устройство обрешетки;
  • утепление крыши;
  • возведение кровельных материалов.

Монтаж стропильной системы мансарды

Установку стропильной системы делают в зависимости от вида мансардной крыши. В основном мансарда имеет скатную крышу, но и она подразделяется на несколько типов: односкатная, двускатная, крыша с переменным углом или ломаная, крыша с выносными консолями и другие.

При вычислении нагрузок мансардная классическая кровля совсем не отличается от других видов кровли. А установка ее производится по соответствующим правилам и нормам. Значения нагрузки могут зависеть не только от угла наклона кровли и от региона строительства. Помимо этого, устройство стропильной системы выбирается с учетом длины пролетов здания.

Схема мансарды из наслонных стропил

Схема мансарды из наслонных стропил.

Возведение стропильной системы упрощается за счет того, что мансардная кровля разбита по простым геометрическим фигурам и ее конструкция от этого не кажется такой сложной. Одним из вариантов монтажа можно рассмотреть сборку конструкции, которая опирается на мауэрлат, и имеет висячие и наслонные стропила.

В этом варианте нижняя часть ската складывается в виде прямоугольных треугольников, которые располагаются вдоль несущей стены. Гипотенузой в них служат наслонные стропила. А один из катетов выполняет функцию опорной стойки и одновременно каркаса стены комнаты мансарды.

Для монтажа стропильной системы необходимы инструменты, которые есть в каждом доме:

  • молоток;
  • топор;
  • ножовка;
  • нож с острым лезвием;
  • рулетка;
  • отвес;
  • строительный степлер, скобы к нему.

Также нужно запастись некоторыми материалами:

  • брус;
  • необрезные доски;
  • гвозди;
  • проволока или толстая нить для растяжек;
  • шпагат;
  • кляммеры.

Элементы стропильной системы

Элементы стропильной системы мансардной крыши ломанной формы

Элементы стропильной системы мансардной крыши ломанной формы .

Устройство верхней части мансардной кровли выполняется с помощью висячих стропил, соединяющих боковую часть всей конструкции и образующих единое целое при помощи затяжки. Затяжка, в свою очередь, является одновременно и потолком в мансарде. Эта балка не имеет больших нагрузок и необходима только для соединения висячих стропил, поэтому для ее установки можно брать брус среднего сечения. Балка перекрытия же, служащая полом в мансарде, выбирается с учетом постоянных нагрузок с расчетом 400 кг/м2.

В том случае если вся конструкция или часть мансардной кровли будет монтироваться с выносом за несущую стену, то наслонные стропила опираются на балку перекрытия, а не на опорный брус, как в предыдущем варианте. В этом случае конструкция наклона кровли мансарды усиливается подкосом. А стойка и балка перекрытия соединяются путем врубки стойки на треть ширины балки.

Третий вариант установки стропильной системы немного похож на предыдущие два, но имеет одно отличие. Опорной балкой в этом случае служит не балка перекрытия, а схватки, идущие от наслонных стропил. Устройство схваток должно иметь высокую прочность, чтобы принять всю нагрузку от веса потолка. Поэтому их необходимо выбирать из мощного бруса, а сами стропила можно делать из доски.

Данный вариант представляет собой каркас прямоугольника, на который устанавливаются стропила. Кровля в таком варианте используется чаще всего для установки мансардной крыши.

При установке стропильной системы обязательным условием является устройство обрешетки. Она необходима для закрепления кровельных материалов.

Учитывая то, что кровля в конструкции мансарды выполняется с помощью двух типов стропил, обрешетка должна монтироваться с разным шагом. На шаг обрешетки влияют и материалы, которыми будет покрываться крыша в конечном итоге. Например, мягкая черепица требует установки сплошной обрешетки, сделанной из фанеры высокого качества, а ондулин может спокойно выкладываться на обрешетку из бруса.

Теплоизоляция и кровля для мансардной крыши

Строительство мансарды невозможно без ее утепления. Эта задача является одной из самых непростых в монтаже верхнего этажа дома. Теплоизоляционный материал необходимо укладывать правильно, чтобы он со временем не давал усадку. Особенно это касается участков, где кровля наклонена, а мансардная конструкция при этом должна сохранить свою геометрию.

Схема теплоизоляции мансарды

Схема теплоизоляции мансарды.

Теплоизоляцию рекомендуется выполнять из очень эффективного утеплителя, так как мансардный этаж существенно подвергается потерям тепла. С внешней стороны мансарду желательно гидроизолировать, а изнутри – выложить слоем пароизоляции. Нельзя забывать, что между теплоизолирующим материалом и кровельным покрытием должен оставаться небольшой промежуток, чтобы обеспечить вентиляцию.

Кровля для мансардного этажа выбирается из легких материалов: гибкая черепица, металлочерепица и т.п. Если мансарда является пристройкой к уже существующему дому, то покрытие выбирается с учетом сохранения среды постройки. В этом случае кровля делается из цементно-песчаной или керамической черепицы, цветного металла или других материалов.

Материалы, необходимые для утепления и кровли мансарды:

  • гидроизоляционная пленка;
  • стекловата;
  • гипсокартон;
  • кровельный материал.

При работе со стекловатой необходимо наличие защитных средств, таких как очки, респиратор и спецодежда.

В завершение монтажа мансарду необходимо обшить гипсокартоном. Внутренние перегородки при этом облицовываются гипсокартонными листами, имеющими тонколистовой профиль.

Таким образом выполняется монтаж и утепление мансарды.
